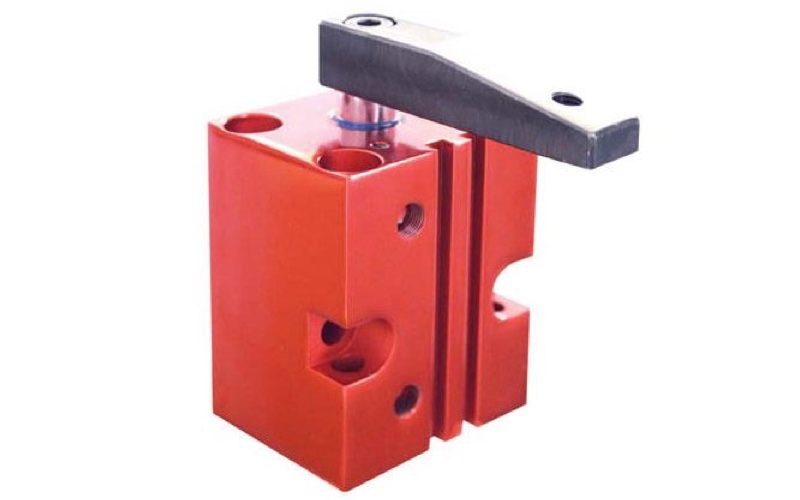

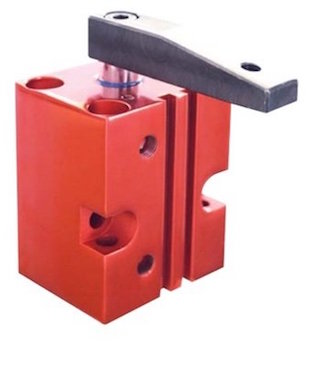

P20 Pneumatischer Schwenkspanner / Schwenkspannzylinder
Schwenkspanner, pneumatisch, Blockversion :
- Kleine kompakte Baugröße in Blockversion
- Material: Grundkörper aus Aluminium, harteloxiert (wahlweise in rot oder blau)
- Kolbenstange : nicht rostend und poliert
- Der verbaute Magnetkolben ermöglicht eine Endlagenabfrage (Positionsabfrage)

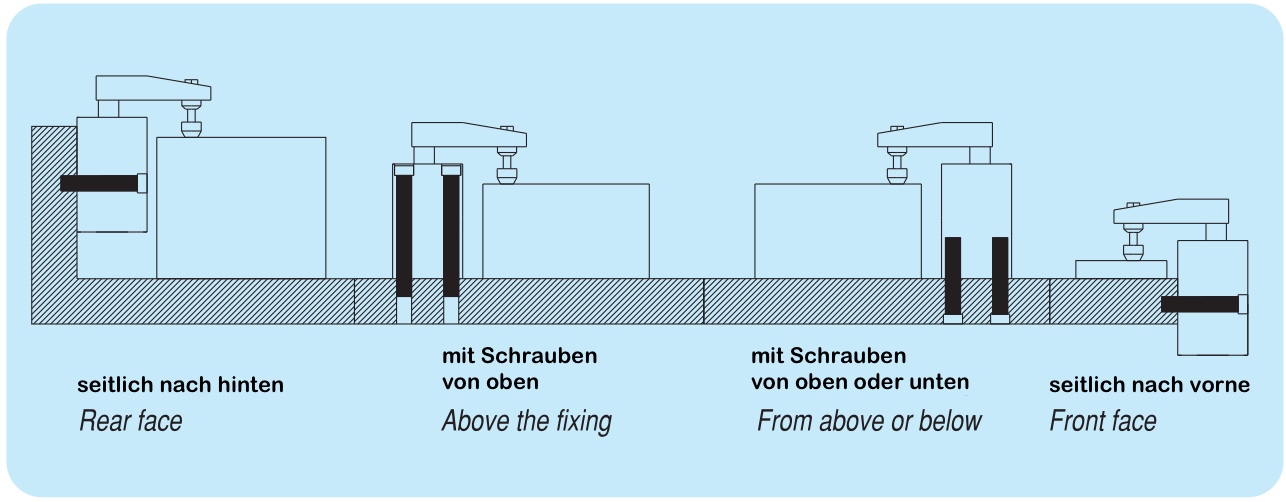

- Die Blockform des Gehäuses bietet diverse Montagemöglichkeiten
- Auslieferung serienmäßig komplett mit Spannarm
- Schraube und Federring zum Einstellen der Position des mitgelieferten Spannarms gehören zum Lieferumfang
- doppelt wirkender Pneumatikzylinder mit hoher Lebensdauer
Hinweis :
- Sonderausführungen sind auf Anfrage lieferbar.
- CAD-Daten stehen weiter unten zum Downloaden zur Verfügung !
- Zeitlich begrenzte Aktionspreise !
Produktdatenblatt (Download)

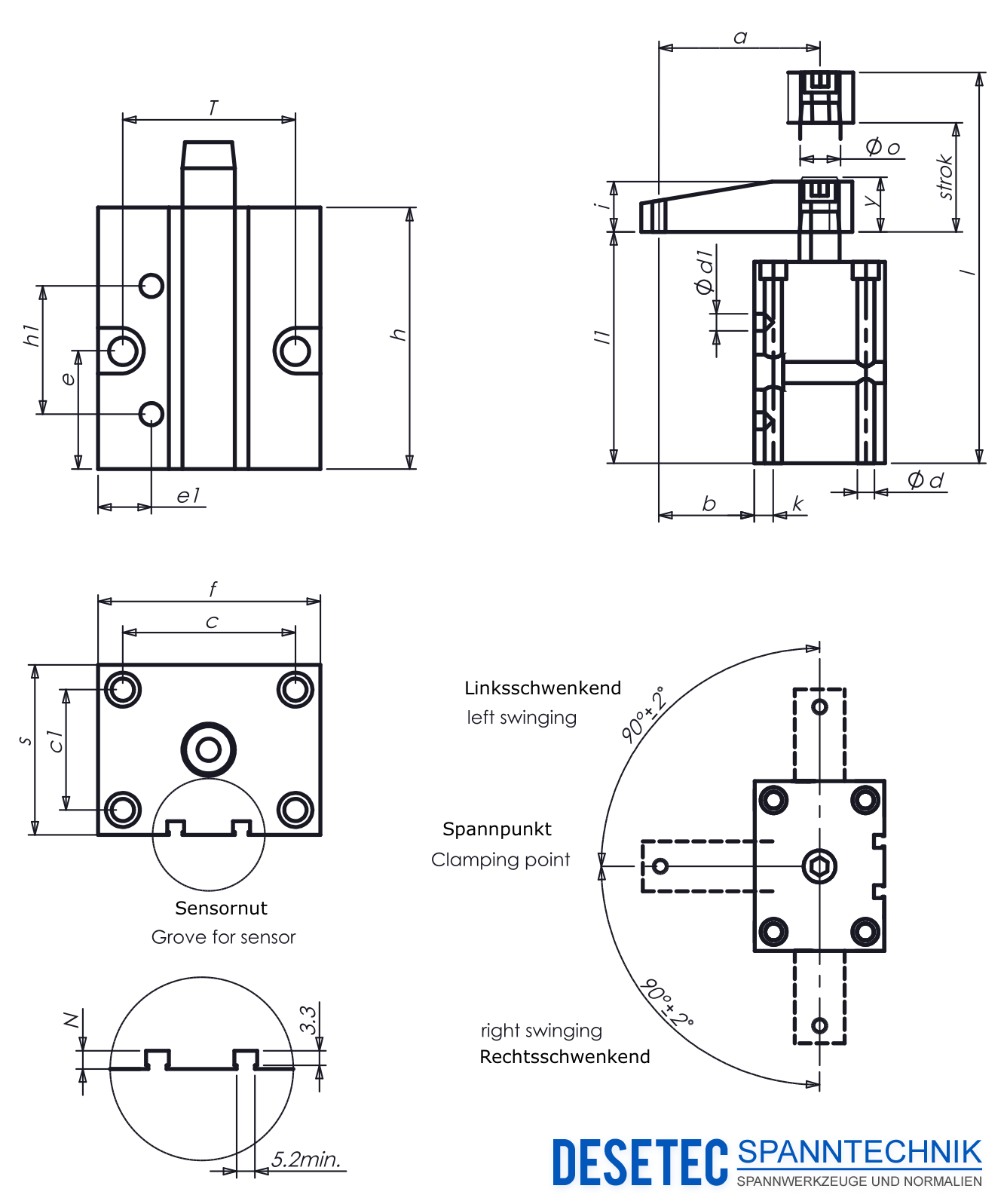

Größe a b c c1 ød ød1 e e1 f h h1 i k l l1 n øO s T Kolben ø Spannhub Y* Hub
32
60
40.0
45
30
M8
8.5
43
12
60
90
50.0
20
7.5
145
96
6.5
16
45
45
32
15
30
40
70
45.5
52
37
M10
8.5
40
22
70
90
52.0
19
9.0
145
96
8
16
55
52
40
15
30
50
80
49.0
66
46
M10
10.5
45
66
85
100
53.5
25
9.5
162
106
6.5
16
65
66
50
15
30
63
90
52.5
80
60
M12
10.5
36
30
100
100
53.0
25
10
162
106
6.5
20
80
80
63
15
31
Der Spanner darf nur innerhalb des Spannhubes "Y" belastet werden.

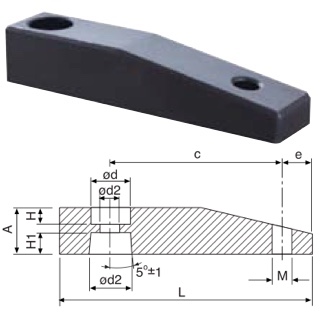

PS20-4 Spannarm
Spannarm (im Lieferumfang des Schwenkspanners serienmäßig enthanden)
- für den pneumatischen Schwenkspanner in Blockversion der Serie P20
- Material: hochfeste Aluminiumlegierung, schwarz harteloxiert
- besonders verschleißfeste Oberläche
- Einbaufertig mit Konus und Anschlussgewinde für Andrückschrauben
Größe A H H1 C L e Ød Ød1 Ød2 M
32
20
8
9
59
80
9.5
13.5
15.5
8.5
M8
40
19
8
9
64
90
14.5
13.5
15.5
8.5
M8
50
25
10.5
10
78.5
105
9.5
17
19.5
11
M12
63
25
9
10
90
115
9.5
19
19.5
11
M12
Schwenkspanner, pneumatisch, Blockversion :
- Kleine kompakte Baugröße in Blockversion
- Material: Grundkörper aus Aluminium, harteloxiert (wahlweise in rot oder blau)
- Kolbenstange : nicht rostend und poliert
- Der verbaute Magnetkolben ermöglicht eine Endlagenabfrage (Positionsabfrage)
- Die Blockform des Gehäuses bietet diverse Montagemöglichkeiten
- Auslieferung serienmäßig komplett mit Spannarm
- Schraube und Federring zum Einstellen der Position des mitgelieferten Spannarms gehören zum Lieferumfang
- doppelt wirkender Pneumatikzylinder mit hoher Lebensdauer
Hinweis :
- Sonderausführungen sind auf Anfrage lieferbar.
- CAD-Daten stehen weiter unten zum Downloaden zur Verfügung !
- Zeitlich begrenzte Aktionspreise !
| Größe | a | b | c | c1 | ød | ød1 | e | e1 | f | h | h1 | i | k | l | l1 | n | øO | s | T | Kolben ø | Spannhub Y* | Hub |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 60 | 40.0 | 45 | 30 | M8 | 8.5 | 43 | 12 | 60 | 90 | 50.0 | 20 | 7.5 | 145 | 96 | 6.5 | 16 | 45 | 45 | 32 | 15 | 30 |
| 40 | 70 | 45.5 | 52 | 37 | M10 | 8.5 | 40 | 22 | 70 | 90 | 52.0 | 19 | 9.0 | 145 | 96 | 8 | 16 | 55 | 52 | 40 | 15 | 30 |
| 50 | 80 | 49.0 | 66 | 46 | M10 | 10.5 | 45 | 66 | 85 | 100 | 53.5 | 25 | 9.5 | 162 | 106 | 6.5 | 16 | 65 | 66 | 50 | 15 | 30 |
| 63 | 90 | 52.5 | 80 | 60 | M12 | 10.5 | 36 | 30 | 100 | 100 | 53.0 | 25 | 10 | 162 | 106 | 6.5 | 20 | 80 | 80 | 63 | 15 | 31 |
PS20-4 Spannarm
Spannarm (im Lieferumfang des Schwenkspanners serienmäßig enthanden)
- für den pneumatischen Schwenkspanner in Blockversion der Serie P20
- Material: hochfeste Aluminiumlegierung, schwarz harteloxiert
- besonders verschleißfeste Oberläche
- Einbaufertig mit Konus und Anschlussgewinde für Andrückschrauben
| Größe | A | H | H1 | C | L | e | Ød | Ød1 | Ød2 | M |
|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 20 | 8 | 9 | 59 | 80 | 9.5 | 13.5 | 15.5 | 8.5 | M8 |
| 40 | 19 | 8 | 9 | 64 | 90 | 14.5 | 13.5 | 15.5 | 8.5 | M8 |
| 50 | 25 | 10.5 | 10 | 78.5 | 105 | 9.5 | 17 | 19.5 | 11 | M12 |
| 63 | 25 | 9 | 10 | 90 | 115 | 9.5 | 19 | 19.5 | 11 | M12 |
