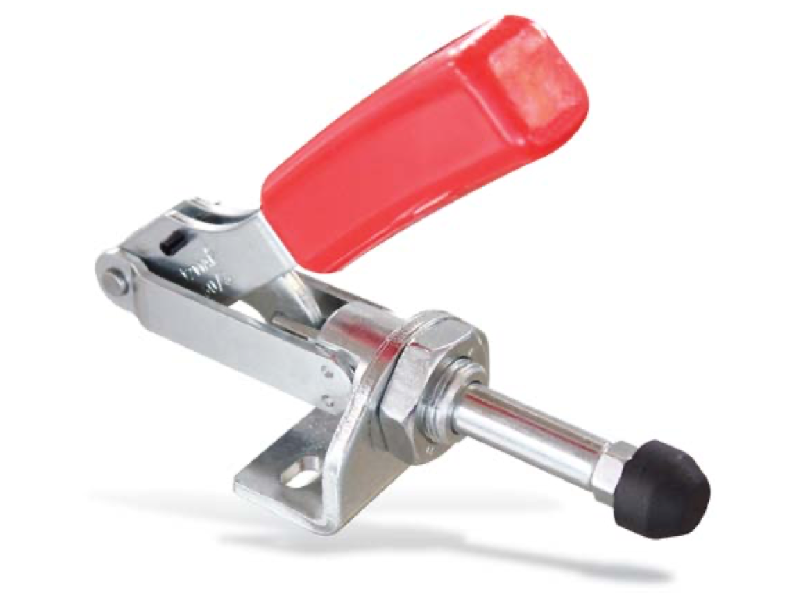

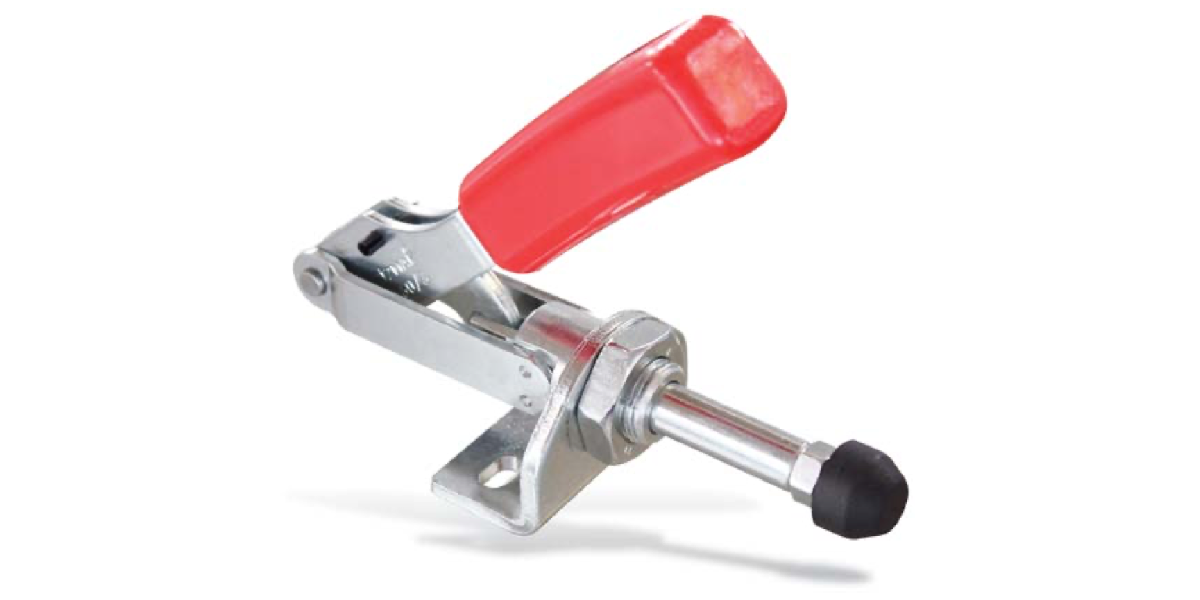

M60 Schubstangenspanner mit kleinem Winkelfuss
Schubstangenspanner mit kleinem Winkelfuß
- Verwendung als Druck- und Zugspanner möglich.
- Material : verzinkter passivierter Qualitätsstahl
- Die Größen 2 und 3 sind in der rostfreien Ausführung in Edelstahl erhältlich (M60P)
- Lagerbuchsen einsatzgehärtet, Lagerstellen gefettet
- Nieten aus rostfreiem Stahl
- Ergonomischer Handgriff aus ölbeständigem Kunststoff
- Komplett mit vergüteter Andrückschraube und Gummi-Druckstück
- ersetzt u.a. 6841, usw...
- CAD-Datei und Preise auf Anfrage !
MS60/1 Befestigungswinkel
Befestigungswinkel
- Qualitätsstahl verzinkt und passiviert
- optional in Edelstahlausführung verfügbar
- beliebige Ausführungen nach Vorgaben lieferbar !
| Größe | d | d1 | e | L | b | h | s |
|---|---|---|---|---|---|---|---|
| 0 | 4.5 | 4.5 | 16 | 25 | 16 | 12 | 2.5 |
| 1 | 4.5 | 6.5 | 17.5 | 30 | 20 | 15.5 | 3 |
| 2 | 5.5 | 8 | 34 | 50 | 28 | 22 | 4 |
| 3 | 6.5 | 12 | 36 | 60 | 31.5 | 26 | 5 |
| 5 | 8.5 | 17 | 37 | 65 | 36 | 30 | 6 |
Schubstangenspanner mit Sicherheitsverriegelung
- Die Sicherheitsverriegelung verhindert ein unbeabsichtigtes oder durch Vibrationen ausgelöstes Öffnen des Spanners
- Die Konsole bzw. Befestigungsplatte kann nach Vorgaben bezüglich Abmessungen und Bohrbild angepasst werden.
- Modifikationen und Sonderausführungen sind bereits bei relativ kleinen Mengen möglich.
CAD-Daten Herunterladen
