DST-12131 Technische Zeichnung Schnellspanner-Senkrechtspanner mit waagrechtem Fuß, T-Handgriff

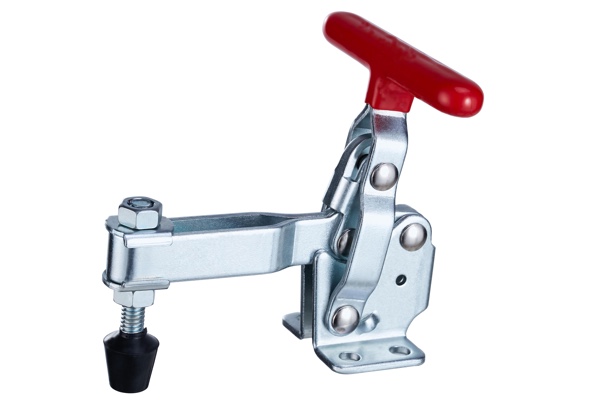

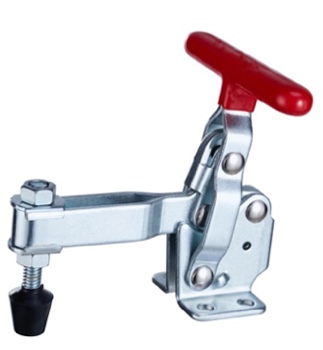

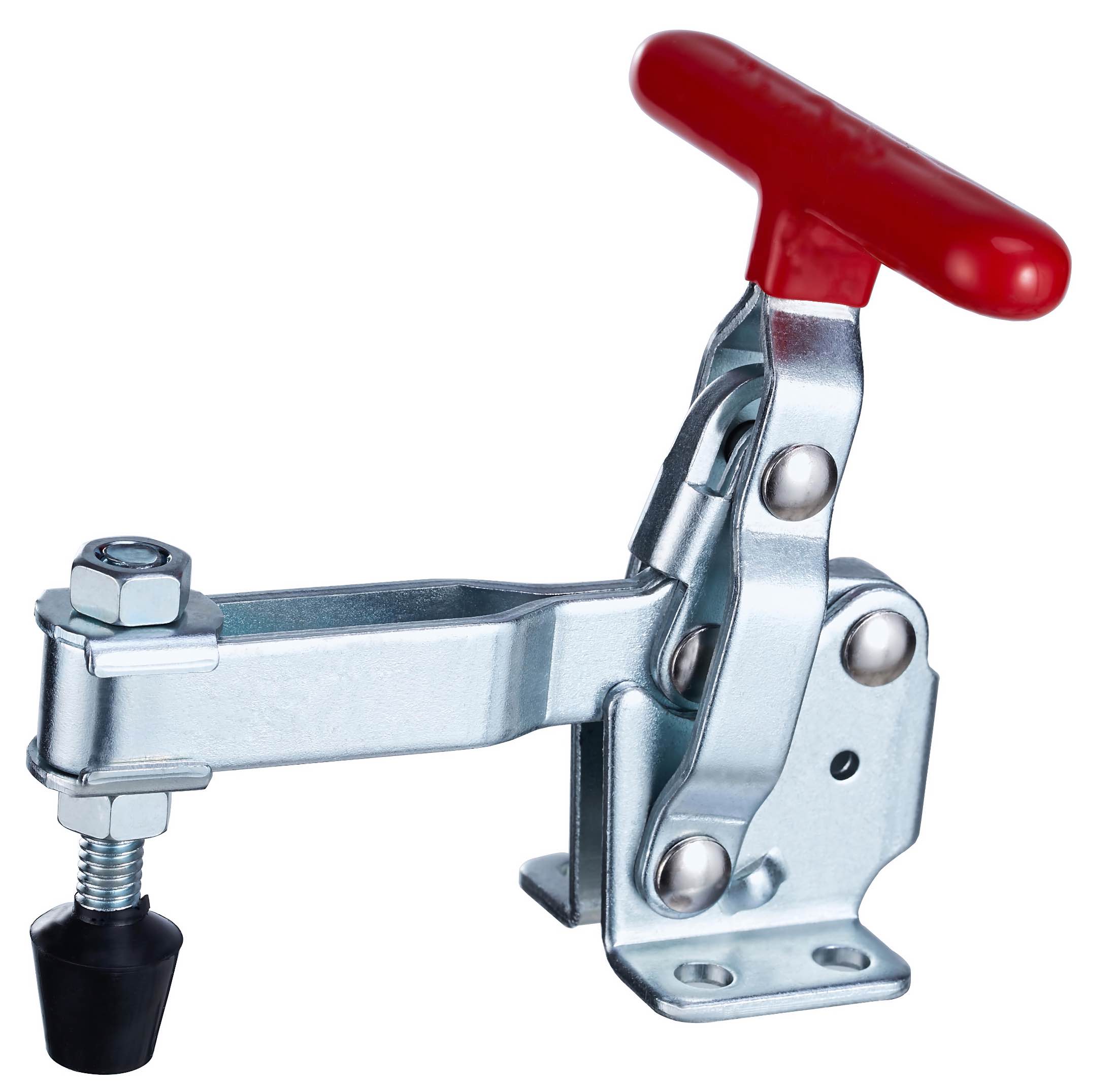

Senkrechtspanner mit waagrechtem Fuß und T-Handgriff :

  • Baugröße mit einer maximalen Haltekraft von 2270N
  • kompakter, praktischer T-Hangriff
  • verstellbarer U-Spannarm/U-Haltearm
  • Spannarm Öffnungswinkel: 100°
  • Handgriff Öffnungswinkel: 60°
  • komplett mit Andrückschraube und Mutter
  • Material: Qualitätsstahl verzinkt und passiviert
  • ergonomischer Kunststoffgriff
  • Gewicht: 370g
Hinweis :
  • u.a. alternativ passend für 207-TU
  • Preis und CAD-Daten auf Anfrage !
Technische Spezifikationen
Artikelnummer DST-12131
Max. Haltekraft (N) 2270
Höhe unter Spannarm (mm) 31.8
Bauhöhe (mm) 108
Gesamtlänge (mm) 117.5
Spannarmlänge (mm) 73
Spannarm-Öffnungswinkel ° 100
Handgriff-Öffnungswinkel ° 60
Sicherheitsverriegelung Nein
Andruckspindel FC-56212
Fußausrichtung Waagrecht
Ausführung Normal
Gewicht (g) 370
Bestellnummer DST-12131
Serie DST
