Pneumatikspanner - Pneumatischer Kniehebelspanner - Pneumatik-Kraftspanner

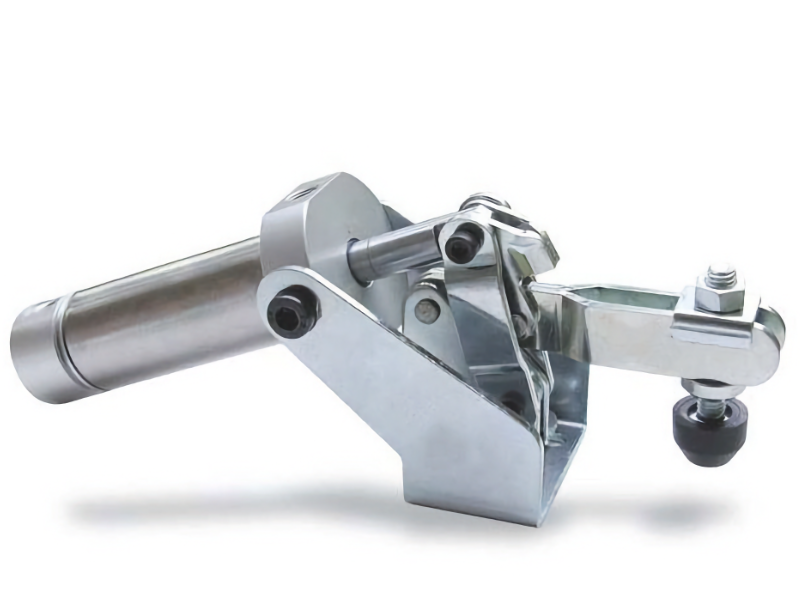

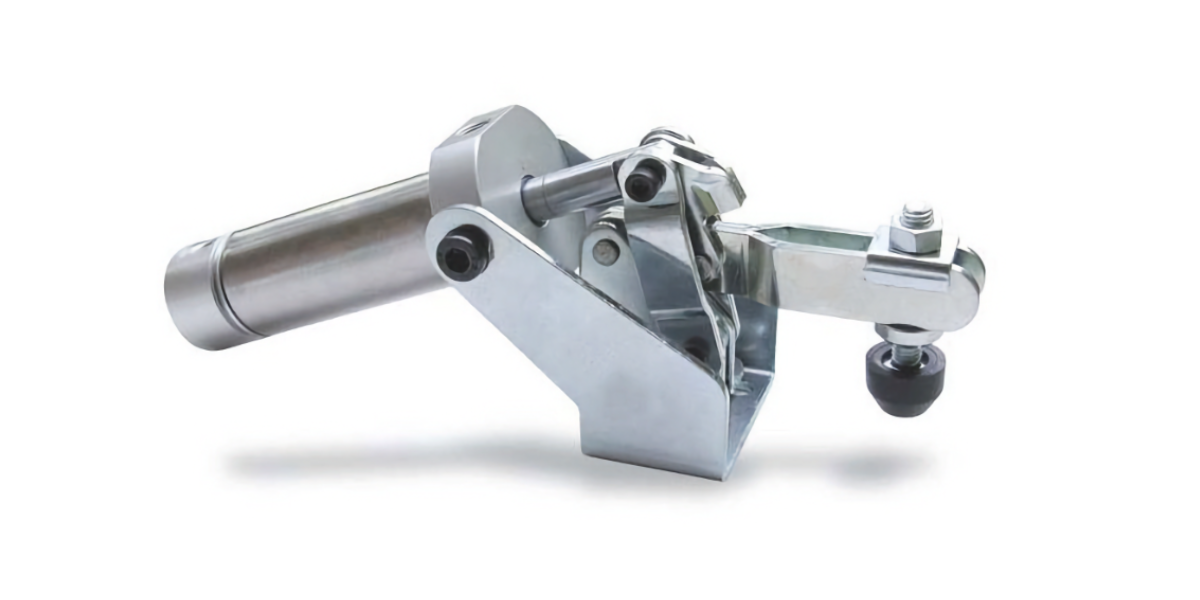

Pneumatischer Kniehebelspanner - Leichtbau :
- Pneumatikspanner mit horizontalem Zylinder
- doppeltwirkender horizontaler austauschbarer Zylinder, anschlußfertig montiert
- Hebelteile und Andruckspindel aus verzinktem, passiviertem Qualitätsstahl
- ausgestattet mit einem Magnetkolben für Endlagenabfrage/Positionsabfrage
- Näherungsschalter als Zubehör zur Positionsabfrage erhältlich
- Möglichkeit der Geschwindigkeitsdrosselung
- Spanner ist verzinkt und passiviert
- Nieten sind aus nicht-rostendem Stahl gefertigt
- einsatzgehärtete Lagerbuchsen (Größen 2 bis 4), alle Lagerstellen sind vorgefettet.
- Lieferung komplett mit vergüteteter und verzinkter Andrückschraube MS10/20 und MS10Z
- Preise ab 109€
- Die CAD-Daten stehen unten zum kostenlosen Download bereit.
| Größe Size | F1 ⬆︎ [kN] | F2 ⬆︎ [kN] | F3* ⬇︎ [kN] | F4* ⬇︎ [kN] | F5 ⬅︎ [kN] | Vn** [dm3] |  | Andrück- schraube | Gewicht [g] | Preis [EUR] | Bestell- nummer | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 0,8 | 1,1 | 0,35 | 0,5 | 0,19 | 0,08 | 55 | 195 | M5 x 30 | 265 | 109,00 | P53-1 |
| 2 | 1,0 | 1,2 | 0,70 | 1,0 | 0,30 | 0,26 | 65 | 220 | M6 x 35 | 520 | 119,00 | P53-2 |
| 3 | 1,4 | 2,5 | 0,65 | 1,1 | 0,50 | 0,35 | 90 | 250 | M8 x 45 | 850 | 139,00 | P53-3 |
| 4 | 2,0 | 3,0 | 1,50 | 2,2 | 0,75 | 0,80 | 105 | 320 | M8 x 65 | 169,00 | P53-4 | |
