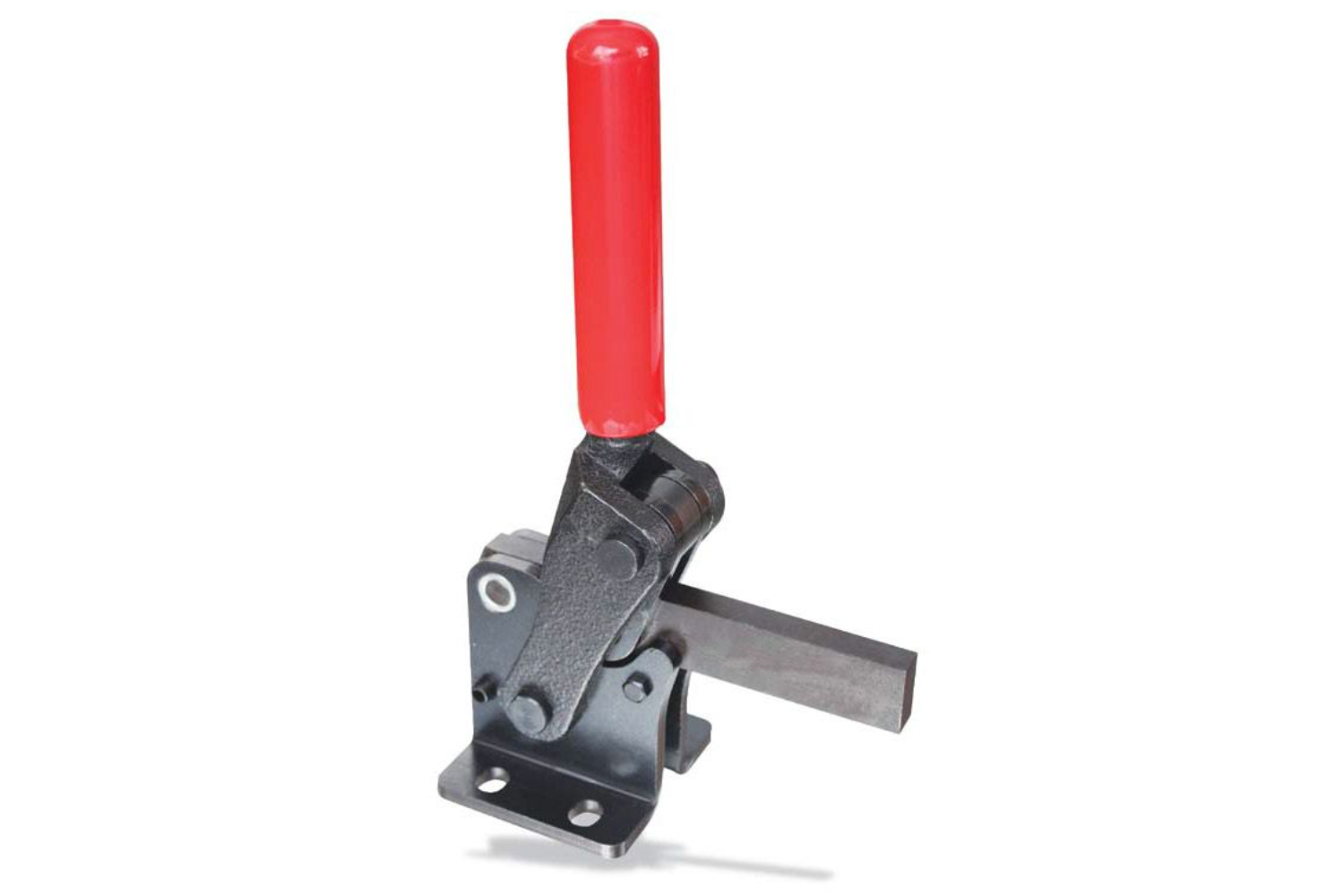

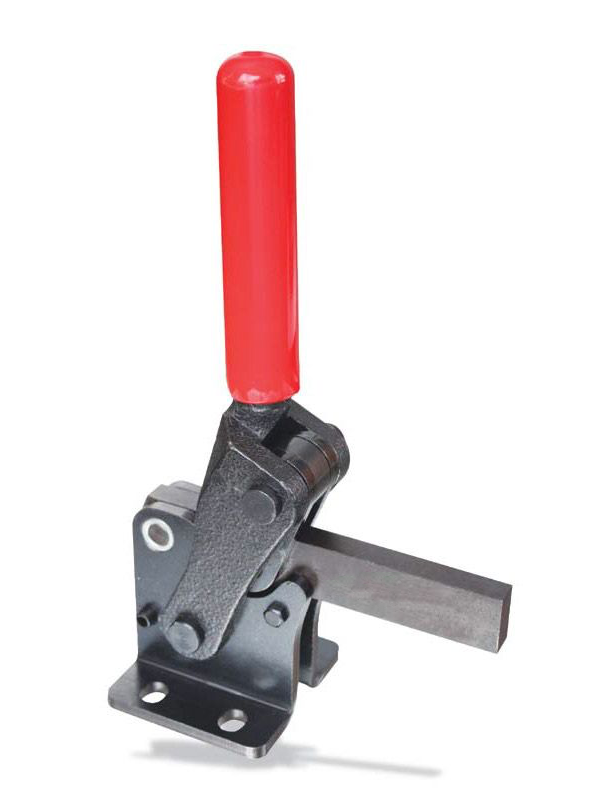

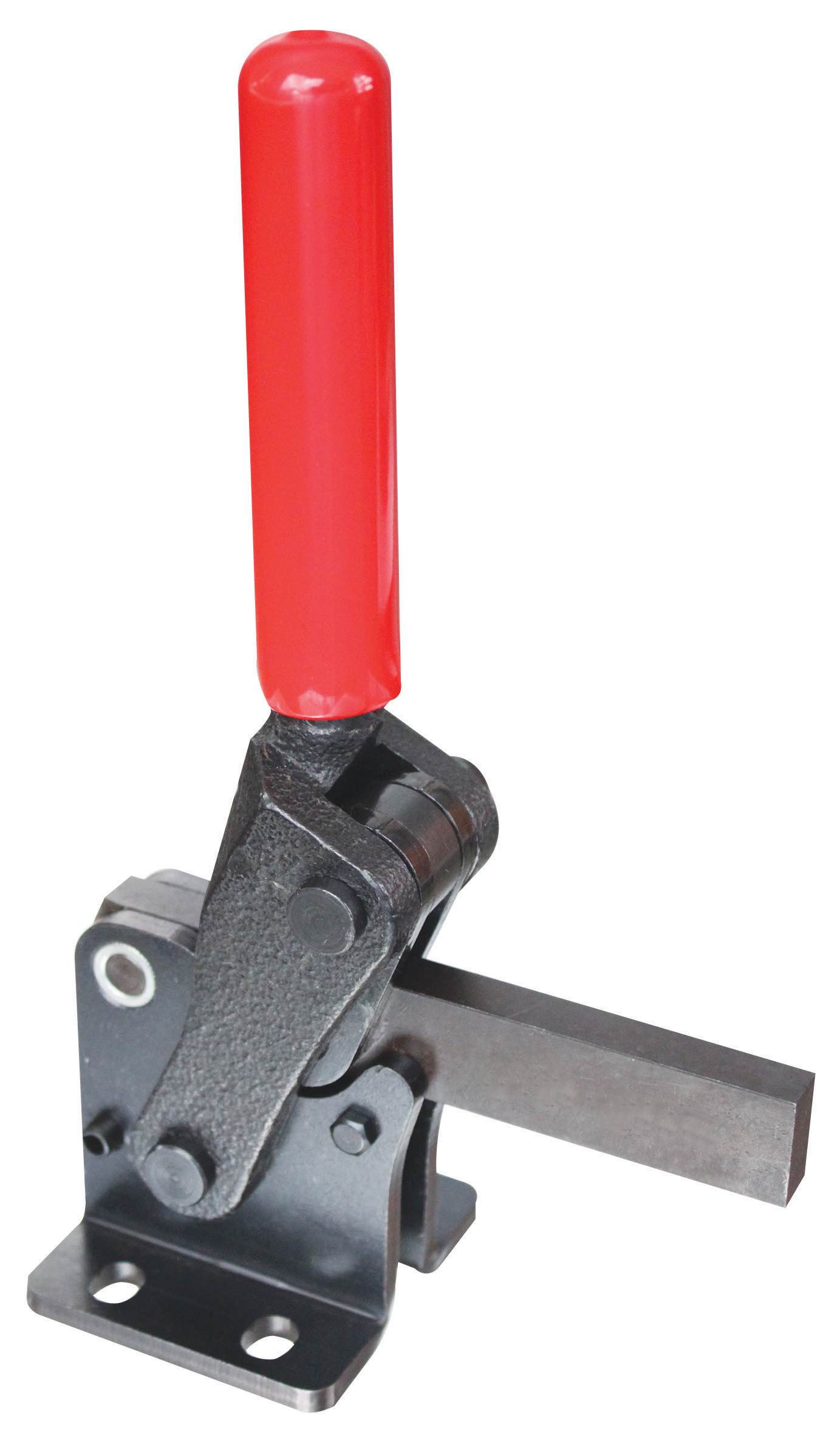

M33 Schwerer Senkrechtspanner mit waagrechtem Fuß
Schwerer Senkrechtspanner-Schnellspanner vertikal mit waagrechtem Fuß :
- Modulspanner-Modularer Senkrechtspanner für besonders hohe Spann- und Haltekräfte
- Schwere Ausführung mit waagrechtem Fuß
- Material : brünierter Qualitätsstahl
- Hebelarm : aus brünierter Stahlguß
- Robuster, ölbeständiger roter Handgriff
- Geriebene und einsatzgehärtete Lagerbuchsen.
- Bolzen sind gehärtet, geschliffen und dauerhaft gefettet.
- Gängigkeit kann an der Klemmmutter am Hebelarm eingestellt werden.
- Komplett mit vergüteter, verzinkter Andrückschraube
- u.a. alternatif passend für 6811P usw.

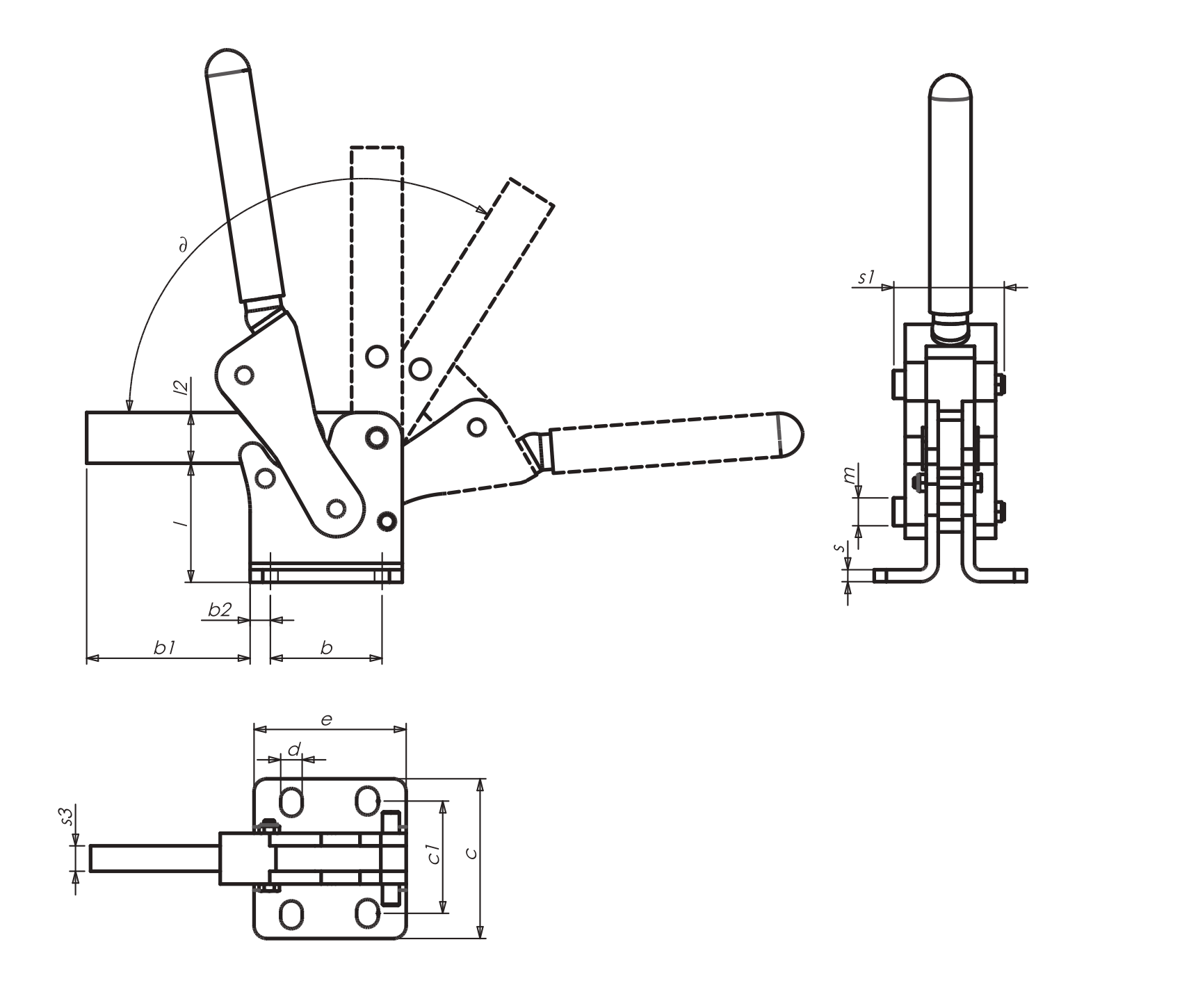

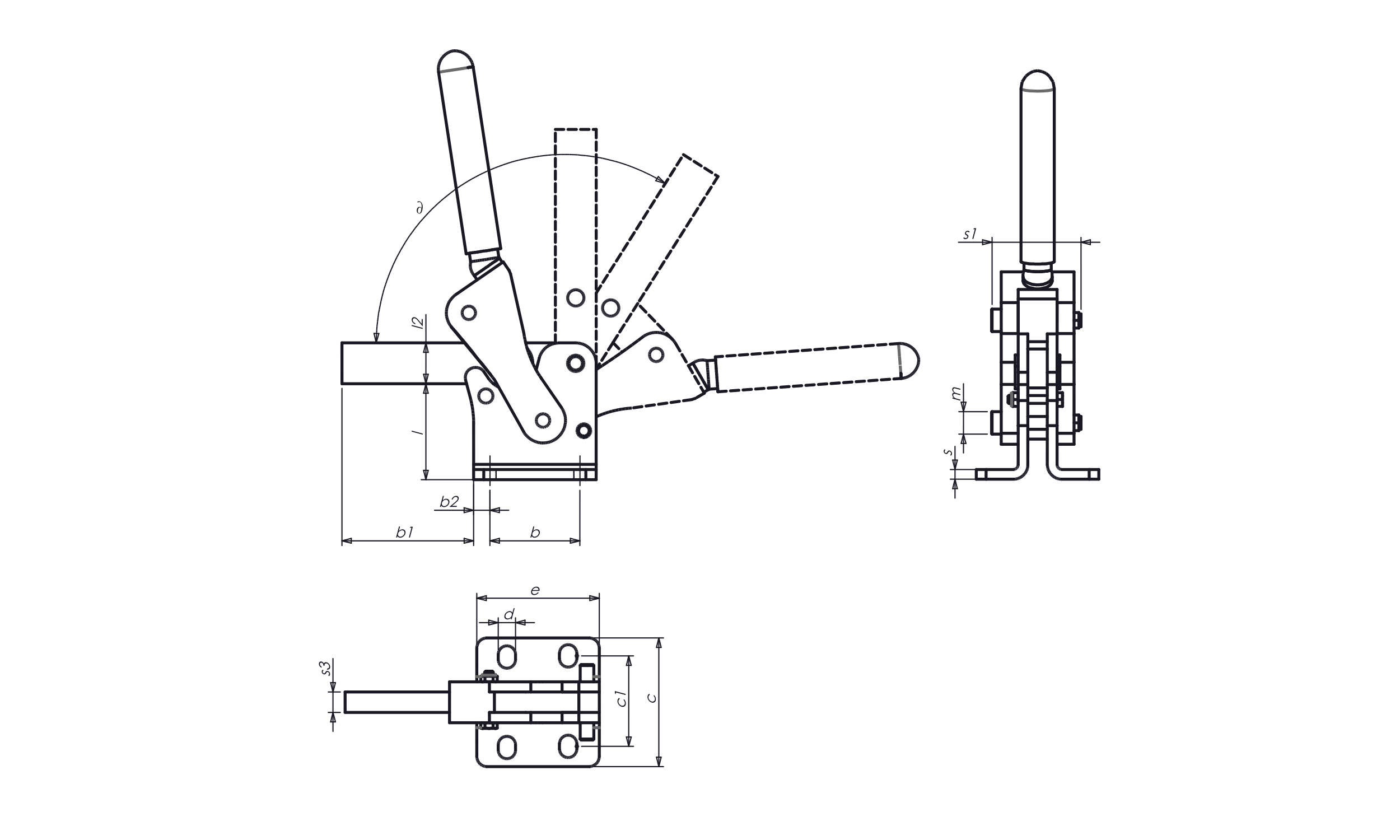

- Die CAD-Daten stehen unten zum Downloaden zur Verfügung !
| Größe Size | F1 ⇧ [kN] | Gesamt- höhe | Gesamt länge | Andrück- schraube | Gewicht [g] | Preise ab [EUR] | Bestell- Nummer |
|---|---|---|---|---|---|---|---|
| 2 | 2,5 | 127 | 85 | M6 x 50 | 320 | 75,90 | M33-2 |
| 4 | 7,0 | 218 | 148 | M12 x 80 | 970 | 93,50 | M33-4 |
| 6 | 10,0 | 265 | 182 | M12 x 110 | 1750 | 109,50 | M33-6 |
