Bei Waagrechtspannern-Horizontalspannern befindet sich der Spannarm im gespannten Zustand in waagrechter/horizontaler Position.
Diese werden auch oft als horizontale Schnellspanner oder Horizontal-Kniehebelspanner bezeichnet.
Das Kniehebelprinzip ermöglicht dabei hohe vertikale Spannkräfte mit vergleichsweise geringem manuellen Kraftaufwand. Die rostfreien Ausführungen in EDELSTAHL sind besonders für die Lebensmittel- und Pharmaindustrie geeignet.
| Modell-Nr. | Material | Fuß | Haltekraft (kN) |
Bauhöhe (mm) |
Länge (mm) |
Spannarm (mm) |
Spannarm- Winkel |
Handgriff- Winkel |
Gewicht (g) |
Link |
|---|---|---|---|---|---|---|---|---|---|---|
| M20P | Edelstahl | Waagrecht | 0.25 – 1.8 | 23 – 48 | 85 – 221 | - | -° | -° | 37 – 350 | Details |
| M22S | Stahl | Winkelfuss | 1.8 | 86 | 221 | - | -° | -° | 400 | Details |
| M21S | Stahl | Senkrecht | 1.8 | 63 | 221 | - | -° | -° | 340 | Details |
| M20S | Stahl | Waagrecht | 1.8 | 48 | 221 | - | -° | -° | 416 | Details |
| Zubehoer | Waagrecht | - | - | - | - | -° | -° | - | Details | |
| M25 | Stahl | Winkelfuss | 2.5 | 192 | 296 | - | -° | -° | 1612 | Details |
| M22 | Stahl | Winkelfuss | 0.8 – 2 | 68 – 97 | 128 – 261 | - | -° | -° | 156 – 993 | Details |
| M21 | Stahl | Senkrecht | 0.25 – 3 | 32 – 96 | 85 – 330 | - | -° | -° | 37 – 1166 | Details |
| M20 | Stahl | Waagrecht | 0.25 – 3 | 23 – 74 | 85 – 330 | - | -° | -° | 37 – 1170 | Details |
| DST-20100 | Stahl | Waagrecht | 200 | 23.3 | 97 | 26 | 70° | 67° | 35 | Details |
| DST-20400 | Stahl | Waagrecht | 200 | 20.5 | 70 | 17.6 | 55° | 60° | 25.5 | Details |
| DST-201-R | Stahl | Waagrecht | 270 | 17.3 | 78.5 | 20 | 80° | 90° | 30 | Details |
| DST-201-L | Stahl | Waagrecht | 270 | 17.3 | 78.5 | 20 | 80° | 90° | 30 | Details |
| DST-201-I | Stahl | Senkrecht | 270 | 25.3 | 78.5 | 20 | 90° | 80° | 35 | Details |
| DST-201-AR | Stahl | Waagrecht | 270 | 17.3 | 81 | 17.8 | 90° | 80° | 30 | Details |
| DST-201-AL | Stahl | Waagrecht | 270 | 17.3 | 81 | 17.8 | 90° | 80° | 30 | Details |
| DST-201-AI | Stahl | Senkrecht | 270 | 25.3 | 81 | 22.5 | 90° | 80° | 30 | Details |
| DST-201-ASS | Edelstahl | Waagrecht | 270 | 17.3 | 81 | 17.8 | 90° | 80° | 30 | Details |
| DST-201-A | Stahl | Waagrecht | 270 | 17.3 | 81 | 17.8 | 90° | 80° | 30 | Details |
| DST-201-SS | Edelstahl | Waagrecht | 270 | 17.3 | 78.5 | 12.5 | 90° | 80° | 35 | Details |
| DST-201 | Stahl | Waagrecht | 270 | 17.3 | 78.5 | 12.5 | 90° | 80° | 35 | Details |
| DST-21800 | Stahl | Senkrecht | 300 | 43.5 | 80 | 27 | 90° | 103° | 40 | Details |
| DST-20800-SS | Edelstahl | Waagrecht | 300 | 32 | 80 | 27 | 90° | 103° | 40 | Details |
| DST-20800 | Stahl | Waagrecht | 300 | 32 | 80 | 27 | 90° | 103° | 40 | Details |
| DST-20300 | Stahl | Waagrecht | 300 | 34 | 115 | 39.5 | 65° | 55° | 100 | Details |
| DST-22100 | Stahl | Waagrecht | 680 | 38 | 138 | 57.4 | 81° | 68° | 110 | Details |
| DST-22105 | Stahl | Senkrecht | 680 | 52.8 | 138 | 57.4 | 81° | 68° | 110 | Details |
| DST-13005-SM | Stahl | Winkelfuss | 680 | 78 | 61 | 31 | 90° | 90° | 66 | Details |
| DST-13005-HB | Stahl | Waagrecht | 680 | 52 | 57.5 | 31.3 | 90° | 170° | 86 | Details |
| DST-13005-SS | Edelstahl | Waagrecht | 680 | 41 | 57.5 | 31.3 | 90° | 170° | 60 | Details |
| DST-13005-T | Stahl | Waagrecht | 680 | 41 | 57.5 | 31.3 | 90° | 170° | 60 | Details |
| DST-13005 | Stahl | Waagrecht | 680 | 41 | 57.5 | 31.3 | 90° | 170° | 60 | Details |
| DST-20752-BSS | Edelstahl | Waagrecht | 750 | 28.5 | 120 | 38.4 | 94° | 76° | 88 | Details |
| DST-20752-B | Stahl | Waagrecht | 750 | 28.8 | 120 | 38.4 | 94° | 76° | 88 | Details |
| DST-201-BHB | Stahl | Waagrecht | 900 | 53.7 | 145 | 57 | 85° | 90° | 146 | Details |

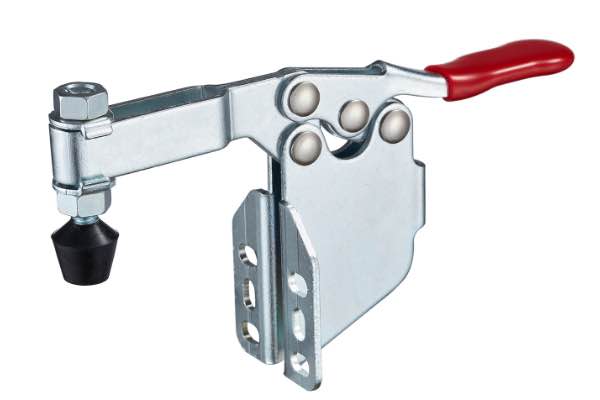

| DST-201-BSM | Stahl | Winkelfuss | 900 | 74.9 | 145 | 55 | 85° | 90° | 163 | Details |
| DST-201-BSI | Stahl | Senkrecht | 900 | 49.9 | 145 | 57 | 80° | 65° | 130 | Details |
| DST-201-BS | Stahl | Waagrecht | 900 | 25 | 145 | 57 | 85° | 60° | 130 | Details |
| DST-201-BI | Stahl | Senkrecht | 900 | 49.9 | 145 | 57 | 85° | 60° | 130 | Details |
| DST-201-BSS | Edelstahl | Waagrecht | 900 | 37.7 | 145 | 57 | 85° | 60° | 130 | Details |
| DST-201-B | Stahl | Waagrecht | 900 | 37.7 | 145 | 57 | 85° | 60° | 130 | Details |
| DST-201-C | Stahl | Waagrecht | 1000 | 39 | 148 | 51 | 72° | 92° | 147 | Details |
| DST-21502-BSS | Edelstahl | Waagrecht | 1500 | 39.5 | 174 | 62.5 | 94° | 76° | 220 | Details |
| DST-21502-B | Stahl | Waagrecht | 1500 | 39.5 | 174 | 62.5 | 94° | 76° | 220 | Details |
| DST-13007-SM | Stahl | Winkelfuss | 1500 | 125 | 96.1 | 49.5 | 90° | 170° | 360 | Details |
| DST-13007-SS | Edelstahl | Waagrecht | 1500 | 65 | 93.7 | 49.7 | 90° | 170° | 230 | Details |
| DST-13007-T | Stahl | Waagrecht | 1500 | 65 | 93.7 | 49.7 | 90° | 170° | 265 | Details |
| DST-13007 | Stahl | Waagrecht | 1500 | 65 | 93.7 | 49.7 | 90° | 170° | 230 | Details |

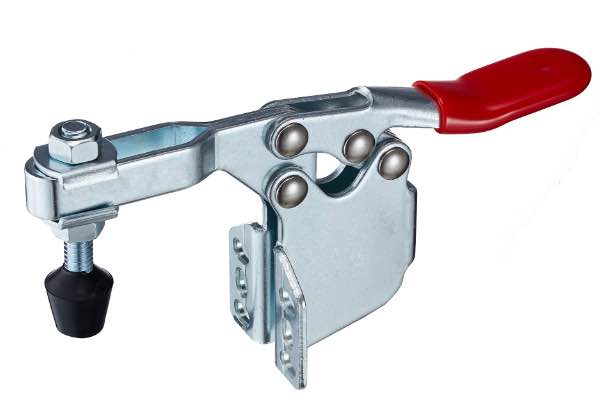

| DST-225-DSM | Edelstahl | Winkelfuss | 2270 | 78.7 | 117.5 | 69 | 90° | 65° | 315 | Details |
| DST-225-DHBSS | Edelstahl | Waagrecht | 2270 | 66.8 | 173.5 | 71 | 90° | 65° | 286 | Details |
| DST-225-DHB | Stahl | Waagrecht | 2270 | 66.8 | 173.5 | 71 | 90° | 65° | 286 | Details |
| DST-225-DI | Stahl | Senkrecht | 2270 | 50.7 | 173.5 | 71 | 90° | 65° | 265 | Details |
| DST-225-DSS | Edelstahl | Waagrecht | 2270 | 47.6 | 173.5 | 71 | 90° | 65° | 265 | Details |
| DST-225-D | Stahl | Waagrecht | 2270 | 47.6 | 173.5 | 71 | 90° | 65° | 265 | Details |
| GH-225-DRSS | Edelstahl | Waagrecht | 2270 | 47.6 | 173 | 71 | 90° | 65° | 260 | Details |
| GH-225-DR | Stahl | Waagrecht | 2270 | 47.6 | 173 | 71 | 90° | 65° | 260 | Details |
| DST-22170 | Stahl | Senkrecht | 2500 | 59.8 | 188 | 71 | 96° | 88° | 285 | Details |
| DST-22185 | Stahl | Waagrecht | 2500 | 42.1 | 285 | 169 | 96° | 88° | 360 | Details |
| DST-22165 | Stahl | Waagrecht | 2500 | 46.8 | 188 | 71 | 96° | 88° | 285 | Details |
| DST-22502-B | Stahl | Waagrecht | 2500 | 41.5 | 222 | 78.2 | 94° | 76° | 430 | Details |
| DST-21385 | Stahl | Waagrecht | 3000 | 56.5 | 268 | 84.5 | 80° | 89° | 560 | Details |
| DST-13008 | Stahl | Waagrecht | 3200 | 93 | 134.8 | 70.5 | 90° | 170° | 590 | Details |
| DST-20236 | Stahl | Senkrecht | 3330 | 81.9 | 296 | 107 | 85° | 50° | 700 | Details |
| DST-20235-SS | Edelstahl | Waagrecht | 3330 | 62.5 | 296 | 107 | 85° | 50° | 700 | Details |
| DST-20235 | Stahl | Waagrecht | 3330 | 62.5 | 296 | 107 | 85° | 50° | 700 | Details |
| DST-23502-B | Stahl | Waagrecht | 3500 | 68 | 275 | 107 | 94° | 76° | 872 | Details |
| DST-24502-B | Stahl | Waagrecht | 4500 | 85 | 307 | 128.7 | 94° | 76° | 1400 | Details |
| DST-204-G | Stahl | Waagrecht | 6360 | 84 | 275 | 76.5 | 91° | 94° | 1220 | Details |
| DST-204-GL | Stahl | Waagrecht | 6360 | 84 | 275 | 76.5 | 91° | 94° | 1220 | Details |
Die Anwendungsfälle mögen variieren, doch unser Angebot an oder manuellen Schnellspannern ist ebenso vielfältig. Ihre herausragende Langlebigkeit gewährleistet, dass sie nach langjährigem Gebrauch immer noch einwandfrei und zuverlässig funktionieren. Unsere Schnellspanner der M-SERIE aus hochwertigen Komponneten werden im europäischen Raum gefertigt und für einen wartungsfreien Dauereinsatz ausgelegt.
Sonderausführungen und Modifikationen nach Kundenvorgaben sind je nach Umfang ab kleinen Stückzahlen möglich. Sprechen Sie uns an.
Mit den Waagrechtspannern der DST-Serie bieten wir die grösste Auswahl an horizontalen Schnellspannern auf dem Markt. Sie zeichnen sich durch optimale Kraft- und Bewegungsverhältnisse sowie einfache Handhabung aus, was eine vielseitige Anwendung in verschiedenen Bereichen ermöglicht. Die Verwendung von hochwertigen Komponenten und Materialien gewährleisten eine lange Lebensdauer unter Dauereinsatz. Unten sind Ausführungen nach den Montagemöglichkeiten unterteilt in waagrechtem, senkrechtem- und Winkelfuß. Um die Suche nach dem passenden Kniehebelspanner zu erleichtern, finden Sie auch eine Unterteilung in max. möglichen Haltekräften.
