Schweißbare Pneumatikspanner (Modulspanner) sind speziell für den Einsatz in Vorrichtungen der Automobil- und blechverarbeitenden Industrie konzipiert, bei denen spritzwasser- oder schweißgeschützte, modulare Bauteile gefordert sind.
Schweißbare pneumatische Kraftspanner in modularer Ausführung
Übersicht Schweißbare Pneumatik-Kraftspanner
Die pneumatischen Modulspanner der Serie DST-702 sind robust aufgebaut, schweißgeschützt und ideal für anspruchsvolle Fertigungsumgebungen. Nachfolgend finden Sie die technischen Daten sowie die Maßtabelle im Detail.

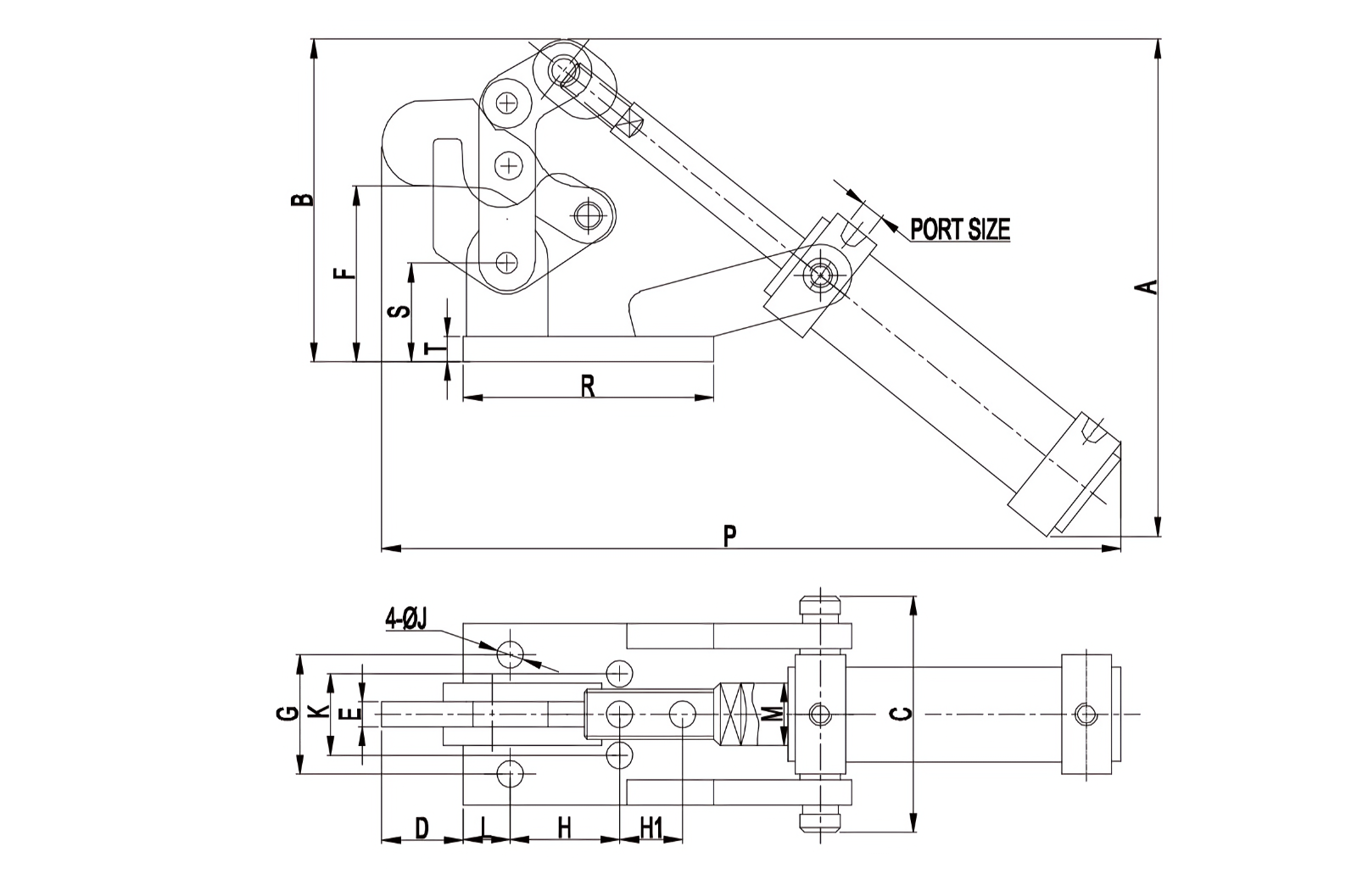

Produktdaten und Maße im Vergleich
| MODELL | DST-702-CA | DST-702-DA | DST-702-KA |
|---|---|---|---|
| Haltekraft [N] | 2000 | 5000 | 10000 |
| Gewicht [g] | 1140 | 3015 | 6250 |
| Kolbendurchmesser [mm] | 32 | 40 | 63 |
| Kolbenfläche [cm2] | 7.07 | 12.56 | 31 |
| Max. Betriebsdruck [bar] (PSI) | 10 (140) | 10 (140) | 10 (140) |
| Spannarm-Öffnungswinkel | 65° | 72° | 80° |
| Anschlussgewinde | G1/8" | G1/8" | G3/8" |
| P | 236 | 263 | 416 |
| A | 158 | 277 | 360 |
| B | 103 | 142 | 175 |
| C | 80 | 93 | 126 |
| D | 27 | 34 | 33 |
| E | 8 | 13 | 16 |
| F | 56.4 | 81 | 90.4 |
| G | 38 | 46 | 60 |
| H | 35 | 50 | 65 |
| H1 | 20 | - | 45 |
| ØJ | 8.5 | 11 | 12.4 |
| K | - | 28 | 50 |
| L | 15 | 20 | 20 |
| M | 12 | 16 | 20 |
| Preis €/Stk. | a.A. | a.A. | a.A. |
| MODELL | DST-702-CA | DST-702-DA | DST-702-KA |
