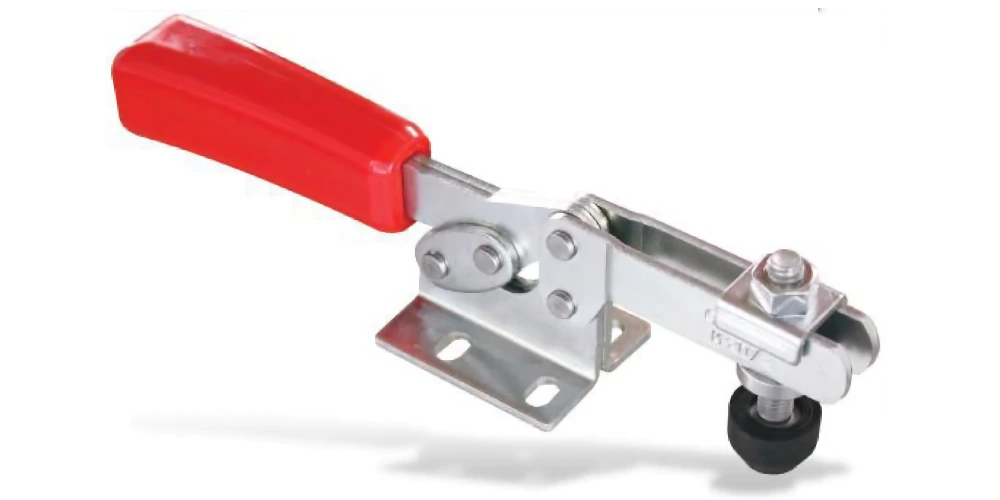

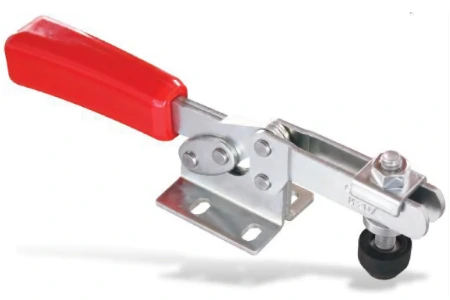

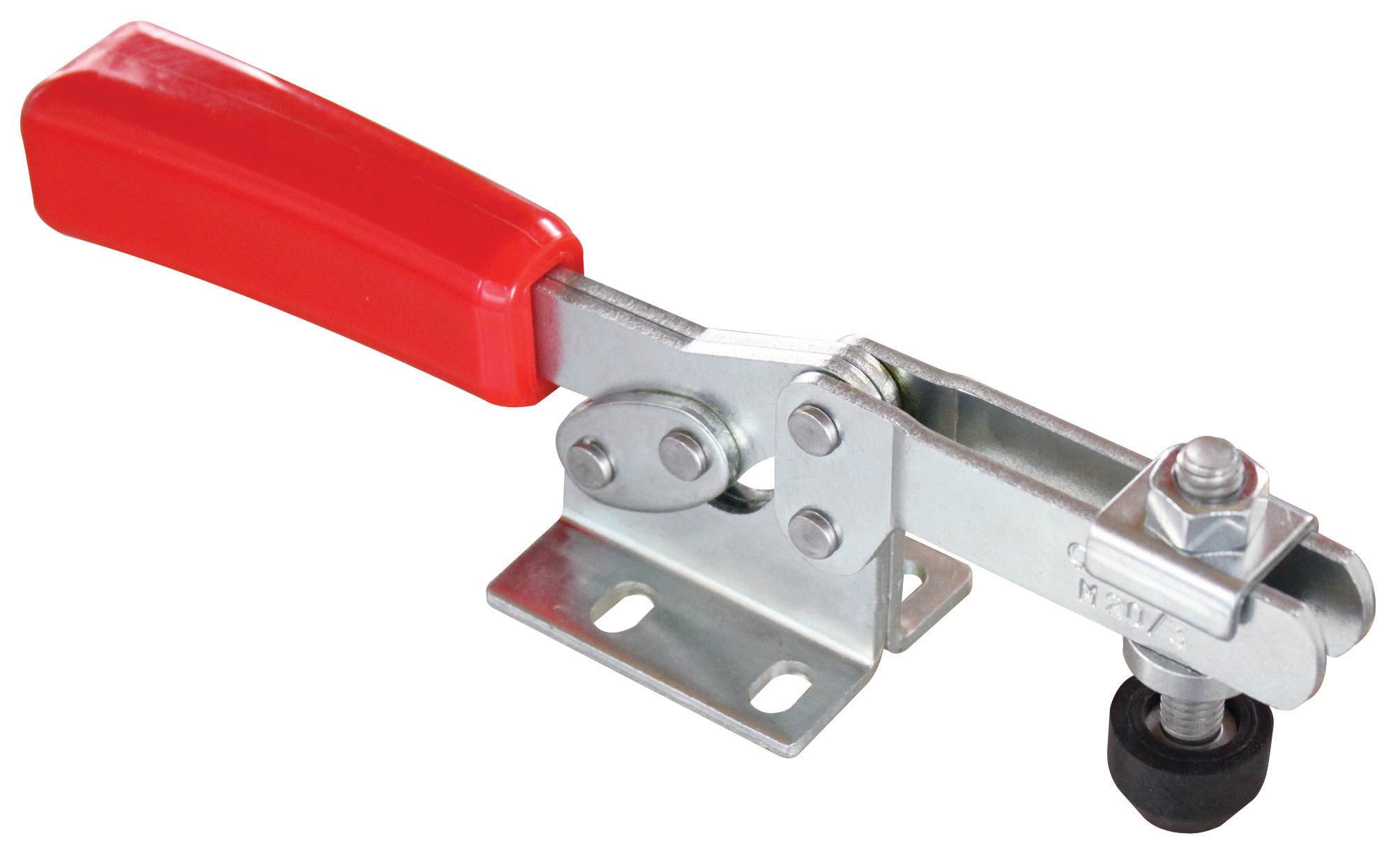

M20 Waagrechtspanner mit waagrechtem Fuß und offenem Haltearm

M20 Waagrechtspanner mit waagrechtem Fuß

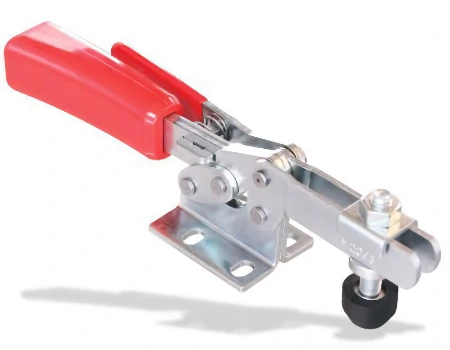

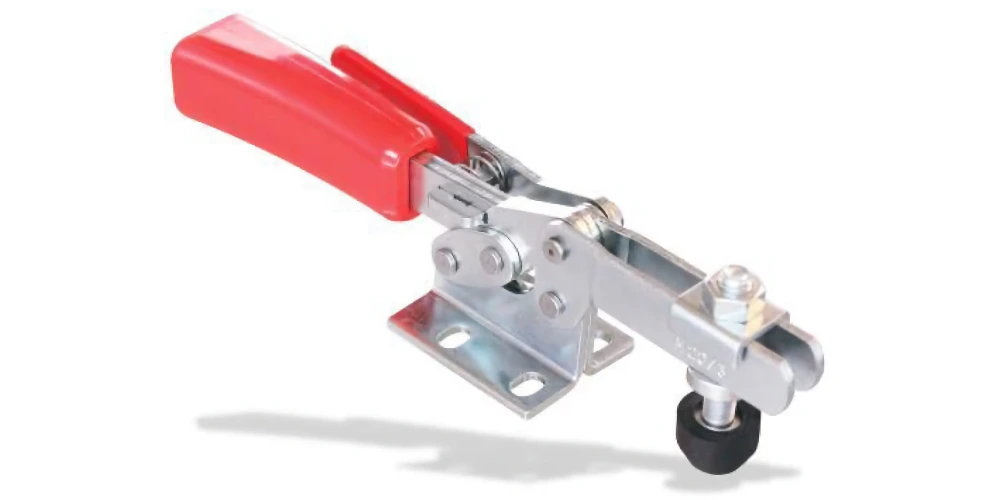

M20S Waagrechtspanner mit waagrechtem Fuß und Sicherheitsverriegelung

Horizontal-Kniehebelspanner mit waagrechtem Fuß

Qualitätsstahl verzinkt und passiviert
verstellbarer offener Haltearm mit Verliersicherung der Andrückschraube an den Enden
Niete aus nichtrostendem Stahl in einsatzgehärteten Buchsen (ausgen. Größe 0 und 1)
Gefettete Lager- und Gelenkstellen
Mechanik mit präventiver Funktion zur Erhöhung der Bediener-Sicherheit
Komplett mit vergüteter, verzinkter Andrückschraube mit Mutter und Scheibe (FK 8.8)
Hochwertiger Gummi-Druckstück bildet mit der Andrückschraube eine gesamte Einheit
Gummi-Druckstück ist öl- und hitzebeständig
Ölbeständiger roter Softgrip-Handgriff, robust und ergonomisch geformt

Hinweis :

Die Größen 0 bis 3 sind in der rostfreien Ausführung in Edelstahl erhältlich (M20P)
Die Größe 3 sind optional mit Sicherheitsverriegelung erhältlich (M20S)
u.a. alternatif passend für 6830 usw.
CAD-Daten stehen weiter unten zum Downloaden zur Verfügung !

Größe	F1 ⇧ [kN]	F2 ⇧ [kN]	Gesamt- höhe	Gesamt- länge	hw min.	hw max.	Andrück- schraube	Gewicht [g]	Preis [EUR]	Bestell- Nummer
0	0.25	0.40	23	85	-5	2	M4 x 25	35	9,90	M20-0
1	0.80	1.10	30	128	-4	3	M5 x 30	120	10,90	M20-1
2	1.00	1.20	44	158	-3	6	M6 x 35	185	14,30	M20-2
3	1.80	2.50	48	201	-1	11	M8 x 45	360	15,85	M20-3
4	2.00	3.00	74	293	-6	23	M8 x 65	725	22,90	M20-4
5	3.00	5.00	71	330	-1	25	M12 x 80	1165	32,50	M20-5
⬇︎ ⬇︎ rostfreie Ausführung in EDELSTAHL (M20P) ⬇︎ ⬇︎
0	0.25	0.40	23	85	-5	2	M4 x 25	35	a.A.	M20P-0
1	0.80	1.10	30	128	-4	3	M5 x 30	120	a.A.	M20P-1
2	1.00	1.20	44	158	-3	6	M6 x 35	185	a.A.	M20P-2
3	1.80	2.50	48	201	-1	11	M8 x 45	360	a.A.	M20P-3
⬇︎ ⬇︎ Ausführung mit Sicherheitsverriegelung (M20S) ⬇︎ ⬇︎
3	1.80	2.50	48	201	-1	11	M8 x 45	415	a.A.	M20S-3

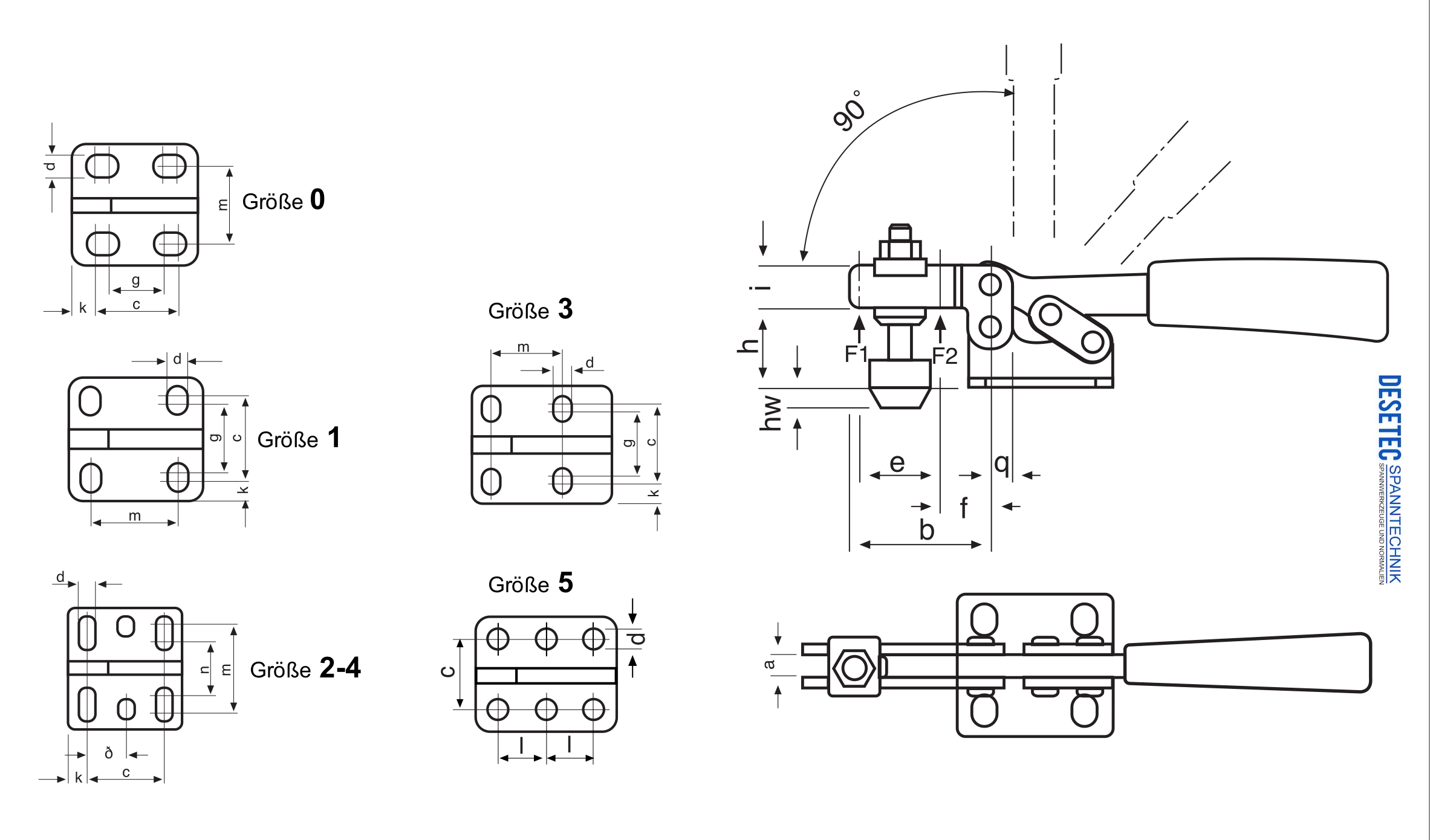

Größe	a	b	c	d	e	f	g	h	i	k	l	m	n	q	Bestellnr.
0	4	25	16	4.1	11	10	11	15	7	4	-	16	-	2	M20-0
1	5	40	24	5.2	26	11	19.5	20	10	5.5	-	23	20.5	5	M20-1
2	6	51	26	5.4	28	12	-	30	13.5	6	13	30	22	6	M20-2
3	8	72	28	6.5	44	22	21.5	33	15	7	-	22.5	21	8	M20-3
4	10	111	41	8.5	66	34	-	44	20	8	20	44.5	29	8	M20-4
5	12	120	43.5	8.5	78	30	-	46	25	-	26	-	-	10	M20-5

MS10/20 Andrückschraube

Schnellspanner Zubehör - Andrückschraube mit Gummifuss

A : Schutzkappe schwarz wird auf die Andrückschraube aufgezogen (2-teilig).
B : Schutzkappe rot wird auf die Andrückschraube aufgezogen (2-teilig).
C : Schutzkappe rot undAndrückschraube bilden eine Einheit (1-teilig).

MS10/20 Andrückschraube mit Schutzkappe

Qualitätsstahl verzinkt und passiviert
abnehmbare Schutzkappe aus ölbeständigem Neopren
komplett mit U-Scheibe und Muttern
optional in Edelstahlausführung verfügbar
beliebige Längen nach Vorgaben lieferbar !

Größe	MxL1	h	L	Gewicht [g]
0	M4x25	18.5	31	7.70
1	M5x30	22	38	13.80
2	M6x35	25	43	19.80
3	M8x45	29	57	44.20
4	M8x65	47	77	63.30
5	M12x80	56	97	165.40

MS10/22 - MS10/23 - MS10/24 Andrückschrauben mit Gelenkfuss

MS10/22 : Gelenk-Andrückschraube Stahl, Andrückfläche geriffelt.
MS10/23 : Gelenk-Andrückschraube Stahl, Andrückfläche plan
MS10/24 : Gelenk-Andrückschraube Stahl, Andrückfläche V-Form

MS10/22 MS10/23 MS10/24 Gelenk-Andrückschrauben

Qualitätsstahl verzinkt und passiviert
komplett mit U-Scheiben und Muttern
optional in Edelstahlausführung verfügbar
beliebige Längen nach Vorgaben lieferbar !

Größe	MxL	A	B	C
2	M6x53.3	53.3	13	Ø16
3	M8x64.5	64.5	17	Ø20
4	M10x86	86	21	Ø26.5
5	M12x98	98	24	Ø30

MS10/30 Querarm für Schnellspanner

MS10/30 Querarm für Schnellspanner, Kniehebelspanner

Qualitätsstahl verzinkt und passiviert
komplett mit zwei Andrückschrauben und Befestigungsschraube
optional in Edelstahlausführung verfügbar

Schnellspanner Zubehör - Querarm für Schnellspanner

Größe	Schraube	Abstand zwischen Schrauben	Länge [mm]	Gewicht [g]
1	M5x30	22-72	85	65
2	M6x35	28-85	100	90
3	M8x45	34-100	120	200
4	M8x65	40-125	150	370
5	M8x65	40-125	150	370

Artikelnr. Spanner	passende Grössen
Artikelnr. Spanner	0	1	2	3	4	5	6
M10	-	1	2	3	4	-	5
M11	-	1	2	3	4	-	5
M12	-	1	2	3	4	-	5
M20	-	1	2	3	4	5	-
M21	-	1	2	3	4	5	-
M22	-	-	-	3	-	-	-

MS10/15 Schutzkappe

Schnellspanner Zubehör - Schutzkappe Gummi

MS10/15 Schutzkappe zum Aufstecken

Schutzkappe aus ölbeständigem Neopren
für den Schutz empfindlicher Werkstücke
zum Aufstecken auf Sechskantschraubenkopf
wahlweise in rot oder schwarz

Größe	M	D	H	Gewicht [g]
0	M4	11	8.5	1
1	M5	12	9	1
2	M6	15	11.5	2
3	M8	19	14	4
4	M10	24	17	6
5	M12	25	20	8

MS10/16 Optionale Handgriffe

MS10/32 Haltearmverlängerung - Spannarmverlängerung

MS10/32 Haltearmverlängerung für Handspanner

Werkstoff : Aluminium
kann auf die gewünschte Länge gekürzt werden
mit Gewindebohrungen zur Aufnahme von Andrückschrauben
komplett mit Befestigunsschraube, ohne Andrückschraube
ähnlich wie Nr. 6899 oder L-200-4
Modifikationen nach Kundenvorgaben sind möglich

Größe	B	B1	B2	B3	B4	L	L1	L2	L3	L4	L5	L6	M
2	12	6.5	9	12	2x45°	127	110	35	48	15	75	10	M5
3	15	8.5	12	15	2x45°	167	150	45	73	15	105	10	M5
4	17	9	16	20	2x45°	220	200	45	73	15	105	10	M8

MS10/34 Verlängerungsarm - Schnellspanner

MS10/34 Verlängerungsarm für Handspanner

Werkstoff : Aluminium
kann auf die gewünschte Länge gekürzt werden
Modifikationen nach Kundenvorgaben sind möglich

Größe	B	B1	B2	B3	B4	ØD	ØD1	ØD2	L	L1	L2	L3	L4	M
2	12	6.5	9	12	2x45°	5.5	10	6	95	70	15	48	6	M5
3	15	9	12	15	2x45°	5.5	10	6	95	70	15	48	6	M5

MS10/35 Höhenverstellung zur Überbrückung

MS10/35 Höhenverstellung - Höhenadapter

Werkstoff : Aluminium
Höhenverstellung zur Überbrückung
verschiedene Längen sind lieferbar
inklusive Sicherungsscheibe
ähnlich wie L-200-2
Modifikationen nach Kundenvorgaben sind möglich

Größe	ØD	ØD1	ØD2	L	L1	L2	L3	SW	M
2-3	10	6	6	62 82	35 65	8	12	8	M5

MS10/36 Spannarmadapter - Haltearmadapter

Schnellspanner Zubehör - MS10/36 Haltearmadapter Spannarmadapter für Handspanner Schnellspanner

MS10/36 Spannarmadapter für Handspanner

Werkstoff : Aluminium
Wird in Verbindung mit Längen- und Höhenadaptern verwendet
Spannarmverbreiterung mit mehreren Ansrückschrauben
komplett mit Befestigunsschraube, ohne Andrückschraube
ähnlich wie L-200-3
Modifikationen nach Kundenvorgaben sind möglich

Größe	B	B1	B2	B3	B4	B5	øD	L	L1	L2	L4	L5	L6	M
2	10	6	20	8	12	92	6	60	51	32	15	15	10	M5
