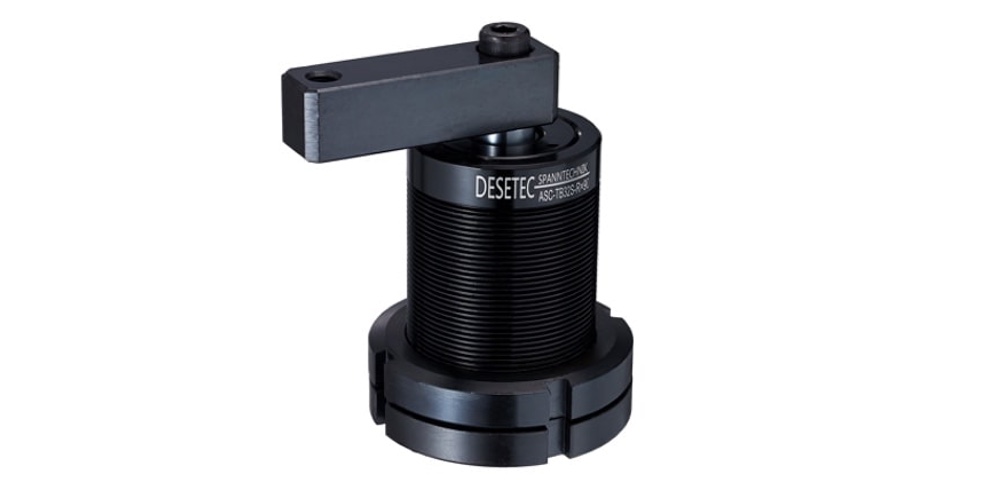

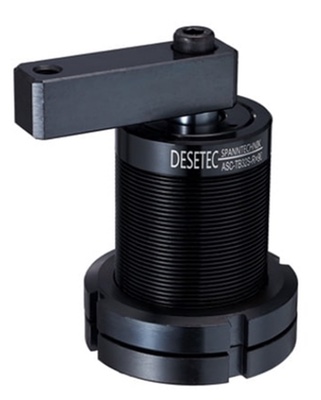

Pneumatischer Schwenkspanner - Einschraubversion
Pneumatischer Schwenkspanner - Schwenkspannzylinder :
- Kleine kompakte Baugrößen mit kleinem Platzbedarf
- in Einschraubbauweise/Einschraubversion
- sehr robust und zuverlässig
- Material: Grundkörper aus hochfester Aluminiumlegierung, korrosionsbeständig
- Material: Spannarm aus Vergütungsstahl C45
- Kolbendurchmesser 32mm, 40mm und 50mm
- Spannkräfte von 0,42kN bis 1,16kN
- doppelt wirkender, langlebiger Pneumatikzylinder
- Auslieferung komplett mit Spannarm und 2 Nutmuttern
- Betriebsdruck : 4 bis 7 bar
Hinweis :
- Medium : trockene, gefilterte Druckluft. Ölzufuhr ist nicht erforderlich !
- Sonderausführungen sind auf Anfrage lieferbar.
- kurze Lieferzeiten !
- CAD-Daten stehen weiter unten zum Downloaden zur Verfügung !
- Zeitlich begrenzte Aktionspreise !
Beispiel Bestellnummer : ASC-TB25S-R90
| ① | ASC-TB | Serie | ASC-TB |
|---|---|---|---|
| ② | 25 | Kolben-Innendurchmesser | Φ32, Φ40, Φ50 (mm) |
| ③ | S | Spannarm Variante | S : einseitiger Spannarm D : doppelseitiger Spannarm |
| ④ | R | Schwenkrichtung | R : Rechts (Uhrzeigersinn) L : Links (gegen Uhrzeigersinn) N : 0° (Keine Schwenkbewegung) |
| ⑤ | 90 | Schwenkwinkel | Standardwinkel : 90° (±2°) optional : 45° ±(2°), 60° (±2°) Sonderschwenkwinkel sind auf Anfrage möglich |

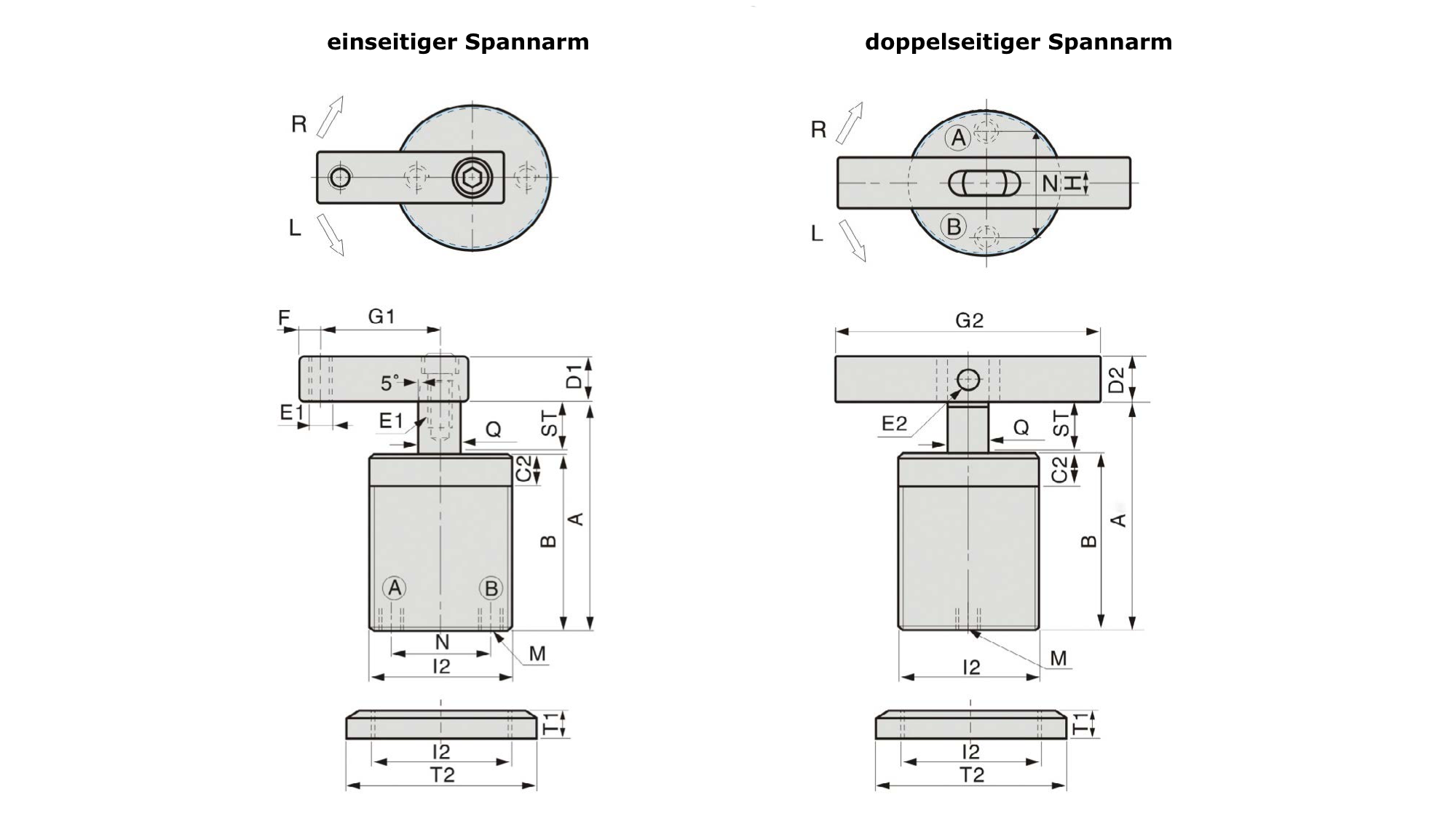

| MODEL-NO. | A | B | C1 | C2 | D1 | D2 | E1 | E2 | F | G1 | G2 | H | ØI1 | øI2 | M | N | 2 x T1 | T2 | Q |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ASC-TB32 | 108 | 78 | 22 | 12 | 19 | 19 | M8x1.25 | Ø8 | 8 | 50 | 140 | 9 | Ø46 | M50x1.5 | PT1/8 | 32 | 11 | Ø70 | Ø16 |
| ASC-TB40 | 108 | 78 | 22 | 12 | 19 | 19 | M8x1.25 | Ø8 | 8 | 55 | 140 | 9 | Ø55 | M55x1.5 | PT/1/8 | 40 | 11 | Ø75 | Ø16 |
| ASC-TB50 | 124 | 90 | 25 | 15 | 25 | 22 | M10x1.5 | Ø8 | 10 | 60 | 160 | 10 | Ø65 | M65x1.5 | PT1/8 | 50 | 12 | Ø85 | Ø20 |
| ASC-TB63 | 124 | 90 | 25 | 15 | 25 | 22 | M10x1.5 | Ø8 | 10 | 60 | 160 | 10 | Ø65 | M80x1.5 | PT1/8 | 50 | 12 | Ø100 | Ø20 |
