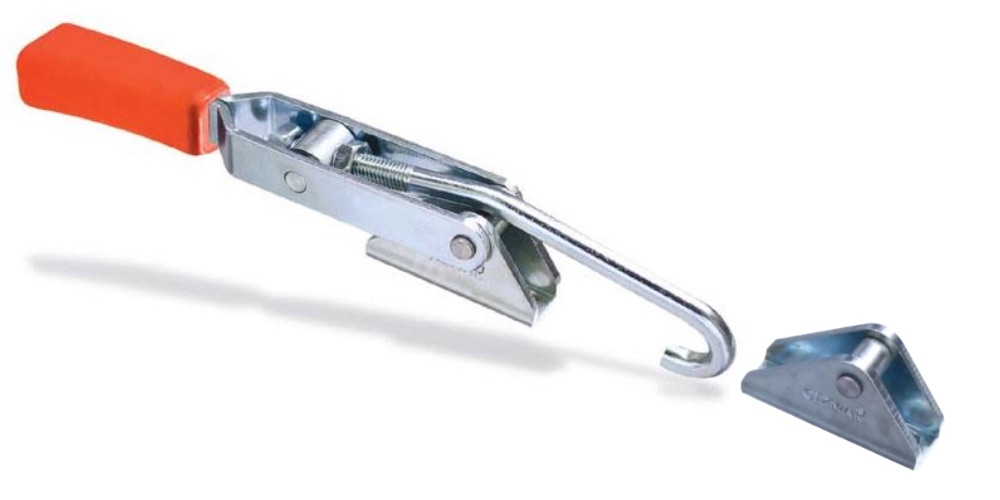

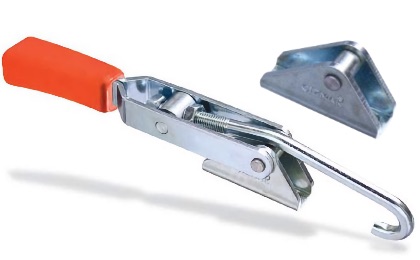

Hakenspanner für zylindrische Befestigungsflächen :
- mit extra schmalem Fuß für zylindrische Befestigungsflächen
- Qualitätsstahl verzinkt und passiviert
- Niete aus nichtrostendem Stahl in einsatzgehärteten Buchsen
- Gefettete Lager- und Gelenkstellen
- Zughaken und Spannhülse vergütet
- Mechanik mit präventiver Funktion zur Erhöhung der Bediener-Sicherheit
- Ölbeständiger roter Softgrip-Handgriff, robust und ergonomisch geformt
- komplett mit Zughaken und Gegenhalter
- Der Verstellweg des Spanners kann durch Drehen des Gegenhalters vergrößert werden.
- Bei Bedarf in rostfreier Ausführung in EDELSTAHL und/oder mit Verriegelung produzierbar.
- u.a. alternatif passend für 6847K usw.
- Die CAD-Daten stehen unten zum kostenlosen Download bereit.

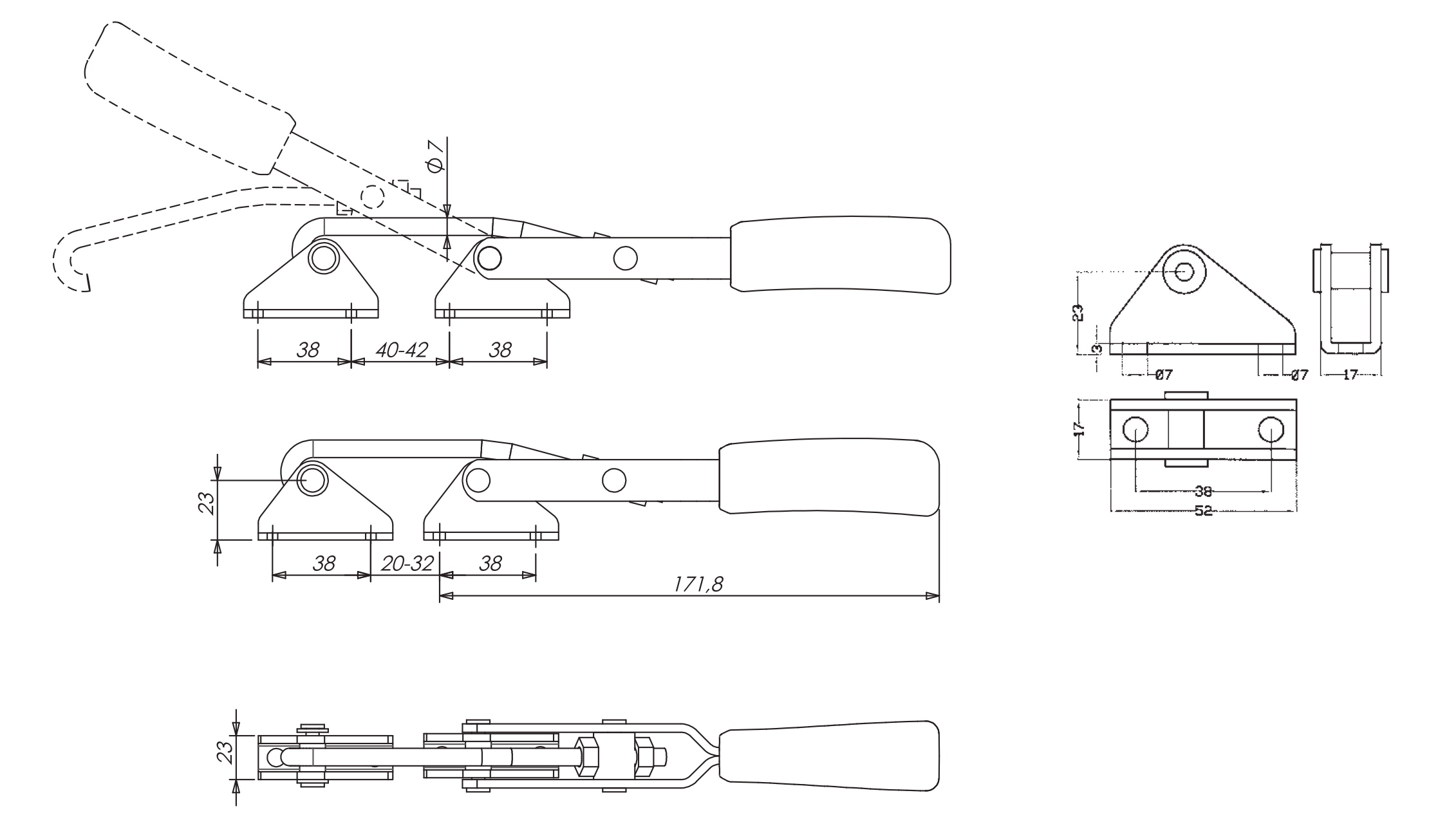

Produktdatenblatt (Download)
Größe
Size | F1
⬅︎
(kN) | Einstellbereich
Zugbügel (mm) | Gesamt
höhe | Gesamt-
länge | Gewicht
[g] | CAD | Preis
(EUR) | Bestell-
Nummer |
|---|
| 3 |
3.0 |
12 |
36 |
230 |
375 |
|
16,90 |
M46K-3 |

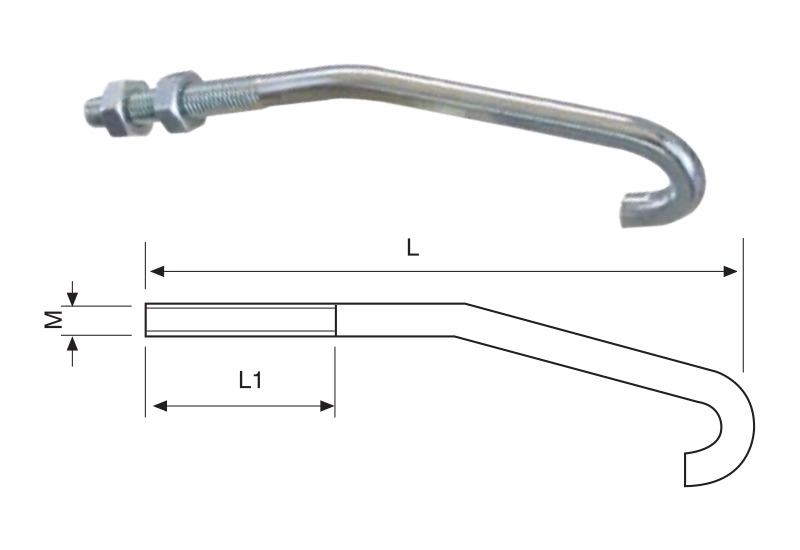

MS46S/3 Zughaken, Zugbügel
- Qualitätsstahl verzinkt, passiviert und gehärtet
- optional in Edelstahlausführung verfügbar
- passend zum Verschlusspanner M46K !
| Größe | M | L1 | L |
|---|
| 1 |
M6 |
30 |
86 |
| 3 |
M8 |
50 |
142 |
| 3-1 |
M8 |
50 |
170 |
| 5 |
M12 |
107 |
186 |

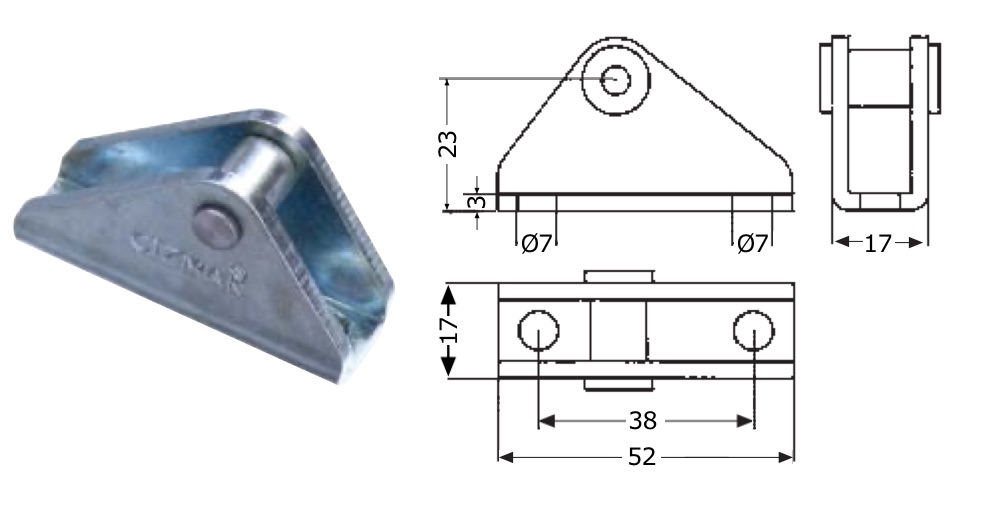

MS46/1 Gegenhalter für zylindrische Befestigungsflächen
- für zylindrische Befestigungsflächen
- Qualitätsstahl verzinkt und passiviert
- Einsatzgehärtete, durchgenede Buchse
- Niete aus nicht rostendem Stahl
- optional in Edelstahlausführung verfügbar
- passend zum Verschlusspanner M46K !
