Pneumatik-Schwenkspanner - Schwenkspannzylinder - Blockversion

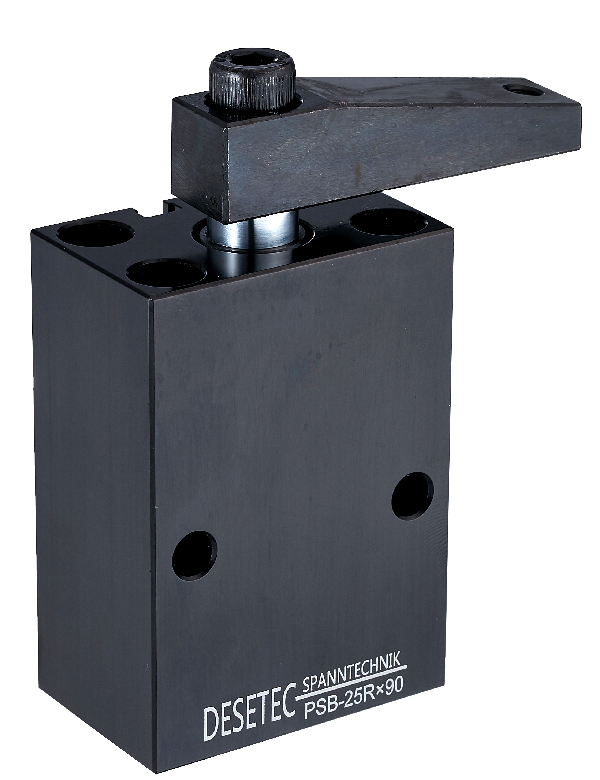

Pneumatik-Schwenkspanner in Blockbauweise :
- Schwenkspannzylinder Blockversion in kompakter Bauweise
- leicht, robust und zuverlässig- besonders langlebig
- Grundkörper aus hochfester Aluminiumlegierung mit robustem Schwenkmechanismus
- Besonders verschleißfeste und korrosionsbeständige Oberfläche, schwarz eloxiert
- von oben, unten oder seitlich montierbar
- Spannkräfte von 0.23kN bis 1.96kN

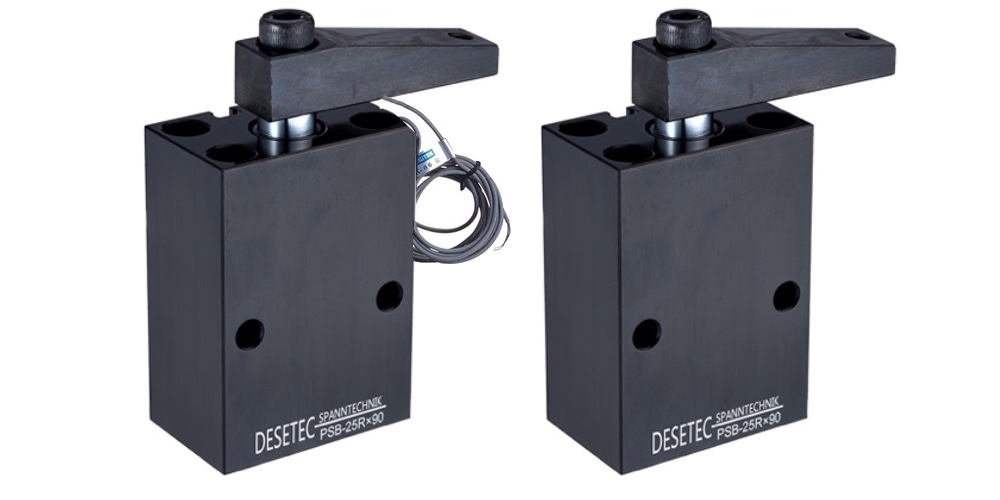

- Der verbaute Magnetkolben ermöglicht eine Endlagenabfrage (Positionsabfrage)
- Auslieferung komplett mit Spannarm !
- doppelt wirkender integrierter Pneumatikzylinder
- Betriebsdruck : 3 bis 7 bar
- Betriebstemperatur : -10 ~ +60°C
Hinweis :
- Medium : trockene, gefilterte Druckluft. Ölzufuhr ist nicht erforderlich !
- Sonderausführungen sind auf Anfrage lieferbar.
- CAD-Daten stehen unten zum Downloaden zur Verfügung !
- Kurze Lieferzeiten !
Beispiel Bestellnummer : PSB-40 L90-S1
| ① | BAUREIHE | PSB | |
| ② | Kolben-Innendurchmesser | ø25, ø32, ø40, ø50, ø63 | |
| ③ | Schwenkrichtung | R : Rechts (im Uhrzeigersinn) L : Links (gegen Uhrzeigersinn) |
|
| ④ | Schwenkwinkel | Standardwinkel : 90° (±2°) optional : 0°, 45° (±2°), 60° (±2°) Sonderschwenkwinkel sind auf Anfrage möglich |
|
| ⑤ | Anzahl Sensoren (Näherungsschalter) | S1 : 1 Sensor S2 : 2 Sensoren |

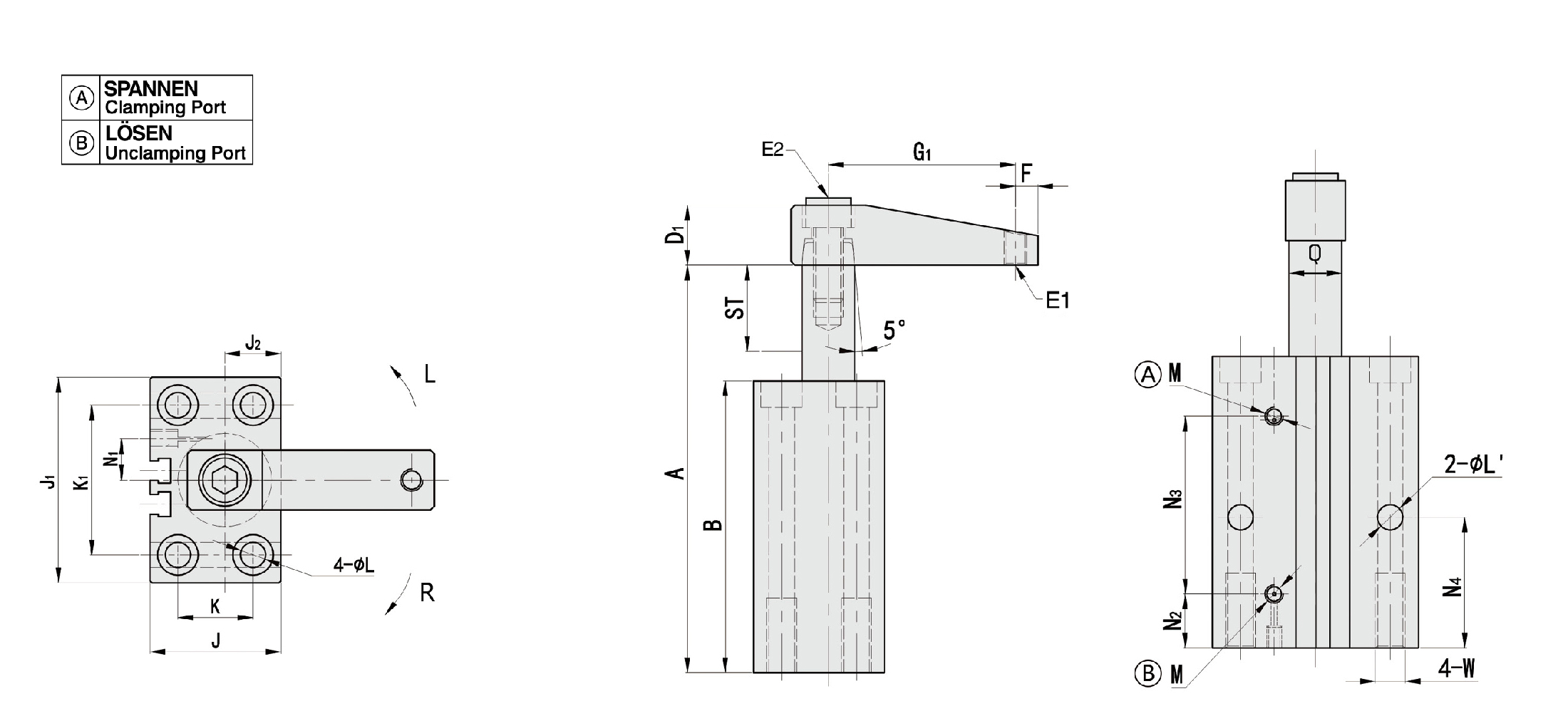

| Model-No. | Gesamthub [mm] | A geöffnet | B | D1 | E1 | E2 | F | G1 | J | J1 | J2 | K | K1 | N1 | N2 | N3 | N4 | ØL | L' | M | W | Q |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PSB-25 | 27 | 109 | 78 | 16 | M6 | M8 | 6 | 50 | 35 | 55 | 15 | 20 | 40 | 11 | 14,5 | 47,5 | 35 | 6.8-11x7D | Ø6.8 | M5 | M8x20D | Ø14 |
| PSB-32 | 30 | 126 | 90 | 19 | M8 | M8 | 9 | 60 | 45 | 60 | 20 | 30 | 45 | 12 | 21 | 51,5 | 45 | 6.8-11x7D | Ø6.8 | PT1/8 | M8*25D | Ø16 |
| PSB-40 | 30 | 126 | 90 | 19 | M8 | M8 | 9 | 70 | 55 | 70 | 25 | 37 | 52 | 15 | 22 | 49 | 40 | 8.5-14x9D | Ø8.5 | PT1/8 | M10x20D | Ø16 |
| PSB-50 | 32 | 137 | 100 | 25 | M12 | M10 | 10 | 80 | 65 | 85 | 30 | 46 | 66 | 17,5 | 25 | 53,5 | 40 | 8.5-14x9D | Ø8.5 | PT1/8 | M10x30D | Ø20 |
| PSB-63 | 30 | 137 | 100 | 25 | M12 | M10 | 10 | 90 | 80 | 100 | 37,5 | 60 | 80 | 18 | 20,5 | 56,5 | 35 | 10.5-16.5 x10.5D |
Ø10.5 | PT1/8 | M12x25D | Ø20 |

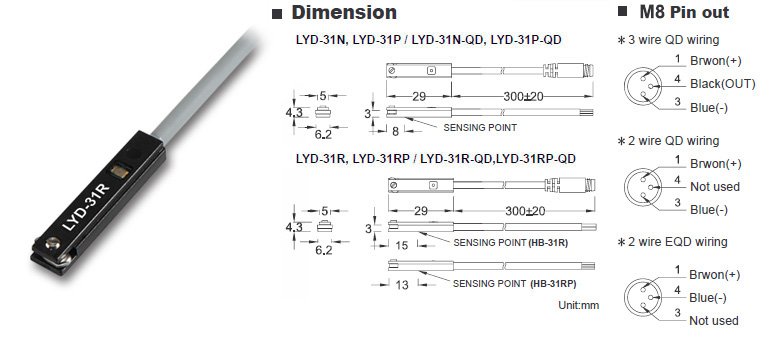

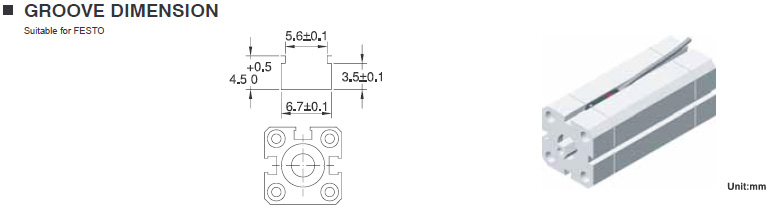

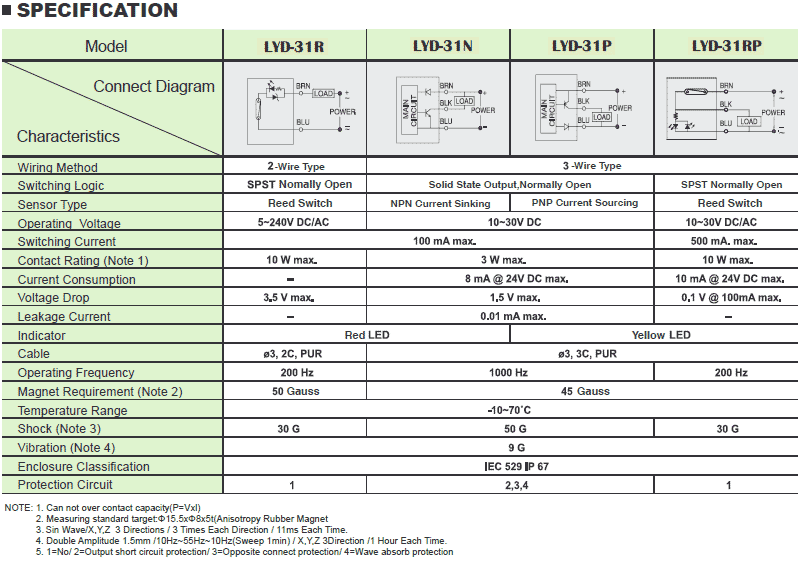

Sensoren für die PSB-SERIE
