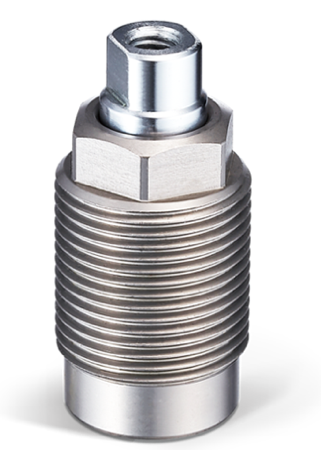

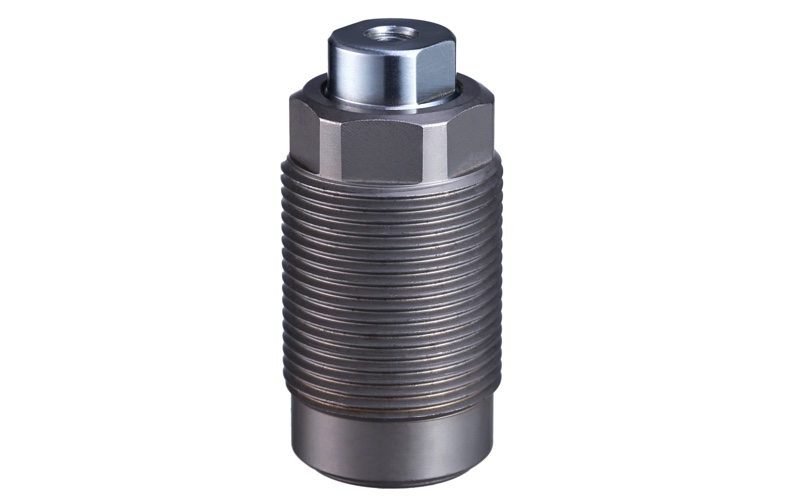

HTC Hydraulischer Einschraubzylinder - Druckzylinder
Hydraulikzylinder-Druckzylinder mit Gewindegehäuse :
- Kleine kompakte Linearzylinder in Einschraubversion (Druckzylinder)
- minimaler Plaztbedarf und einfache Montage
- Der Einschraubzylinder kann bis zum Sechskant in Vorrichtungskörper versenkt werden.
- geeignet für Spannvorrichtungen aller Art
- robust, zuverlässig und langlebig
- Ölzufuhr über Bohrungen/Ölkanäle im Vorrichtungskörper.
- hohe Spannkräfte
- einfach wirkend mit Federrückzug
- Max. Betriebsdruck : 250 bar (kgf/cm2)
- Min. Betriebsdruck : 20 bar (kgf/cm2)
Hinweis :
- Bitte nicht im eingefahrenen Zustand belasten !
- Einschraubzylinder nicht ohne Werkstück betreiben !
- Die Zylinder sind von direkter Einwirkung von aggressiven Schneid- und Kühlflüssigkeiten zu schützen und sollten unten zusätzlich mit der mitgelieferten lecksicheren Dichtung betrieben werden.
- CAD-Daten und Preise auf Anfrage !
Beispiel Bestellnummer : HTC-16 A
| BAUREIHE | HTC | |
| Baugröße |
012 : Außengewinde M22x1.5 016 : Außengewinde M26x1.5 020 : Außengewinde M30x1.5 025 : Außengewinde M38x1.5 |
|
| Ausführung Kolbenstange | A : Kolbenstange mit Rundkopf / balliger Kolbenstange B : Kolbenstange mit Gewindekopf / mit Innengewinde |
Spezifikationen :
| Model No. | Druckkraft bei 250 bar [kN] | Gesamthub [mm] | Ölbedarf [cm3] | eff. Kolbenfläche [cm2] | Gewicht [g] |
|---|---|---|---|---|---|
| HTC-12A | 2,2 | 10 | 2.14 | 1.77 | 70 |
| HTC-16A | 4,0 | 12 | 4.24 | 2.83 | 140 |
| HTC-20A | 6,2 | 15 | 7.29 | 4.15 | 220 |
| HTC-25A | 9,8 | 16 | 11.85 | 6.15 | 370 |
| HTC-12B | 2,2 | 10 | 2.14 | 1.77 | 80 |
| HTC-16B | 4,0 | 12 | 4.24 | 2.83 | 150 |
| HTC-20B | 6,2 | 15 | 7.29 | 4.15 | 240 |
| HTC-25B | 9,8 | 16 | 11.85 | 6.15 | 400 |

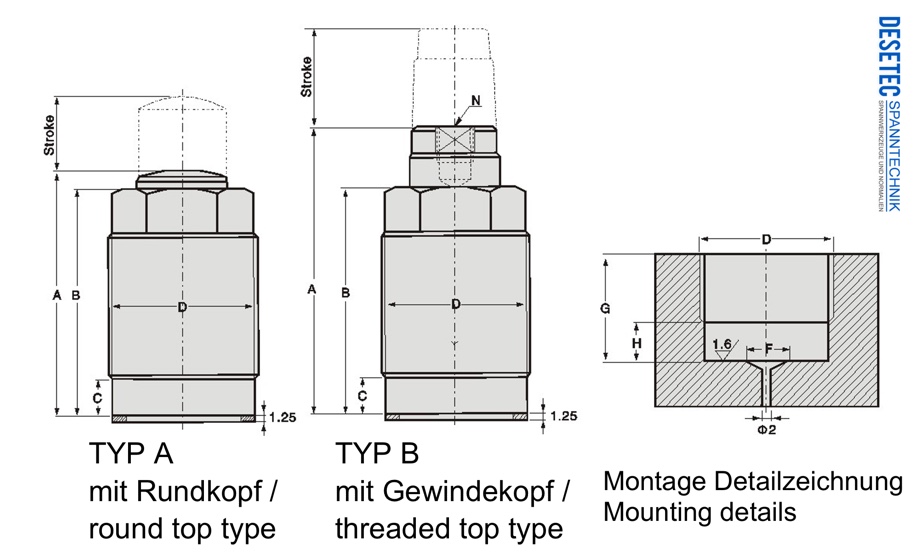

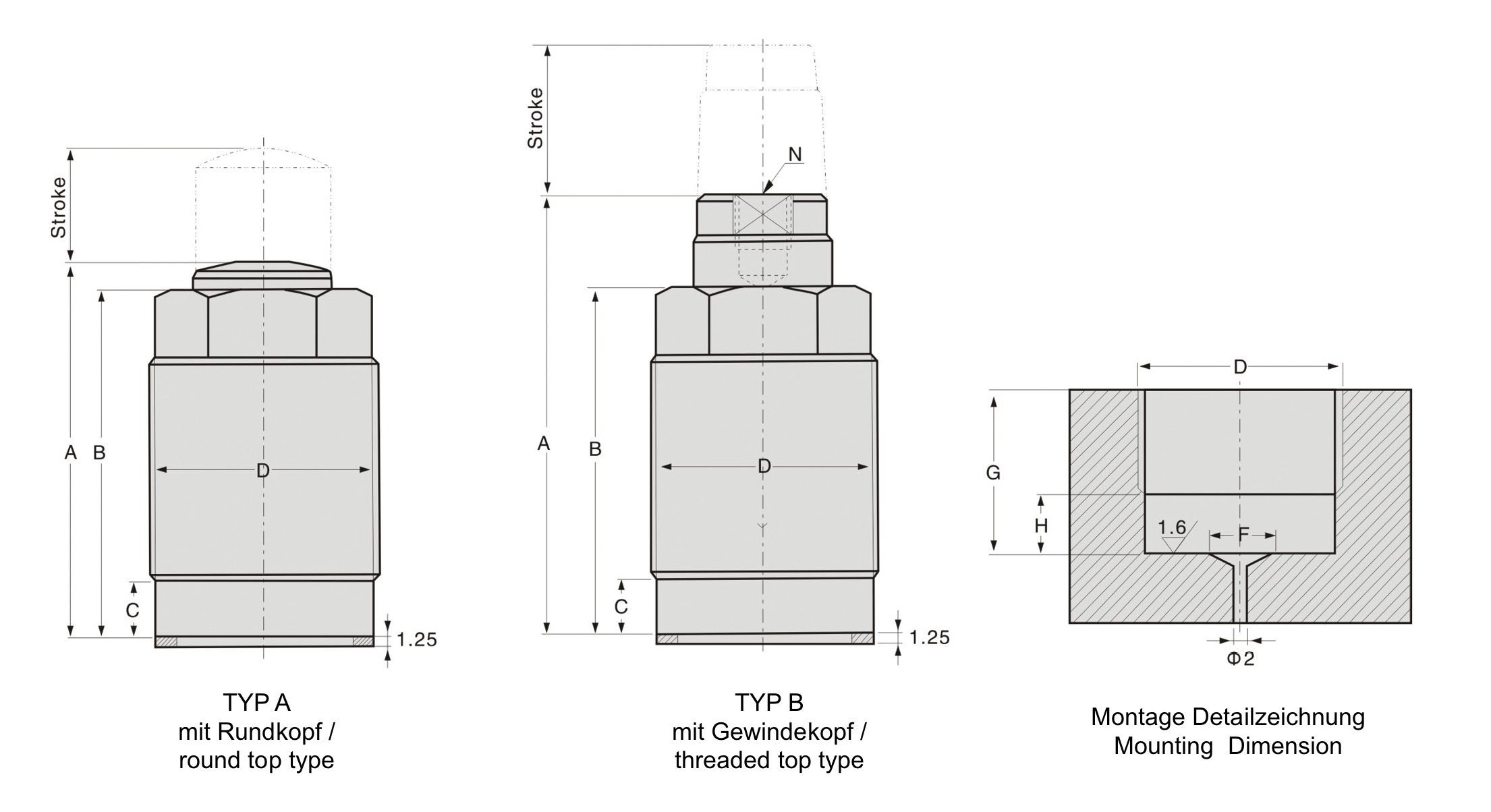

| Model | A | B | C | D | F | G | H | N | ST |
|---|---|---|---|---|---|---|---|---|---|
| HTC-12A | 38 | 36 | 7 | M22x1.5 | 12 | 16 | 6 | - | 10 |
| HTC-16A | 46.5 | 44.5 | 8 | M26x1.5 | 16 | 20 | 7 | - | 12 |
| HTC-20A | 57.5 | 51 | 8 | M30x1.5 | 20 | 24 | 7 | - | 15 |
| HTC-25A | 58.5 | 55 | 11 | M38x1.5 | 25 | 28 | 10 | - | 16 |
| HTC-12B | 45 | 36 | 7 | M22x1.5 | 12 | 16 | 6 | M6x1.0 | 10 |
| HTC-16B | 52 | 44.5 | 8 | M26x1.5 | 16 | 20 | 7 | M6x1.0 | 12 |
| HTC-20B | 64.5 | 51 | 8 | M30x.1,5 | 20 | 24 | 7 | M8x1.25 | 15 |
| HTC-25B | 67.5 | 55 | 11 | M30x1.5 | 25 | 28 | 10 | M8x1.25 | 16 |
