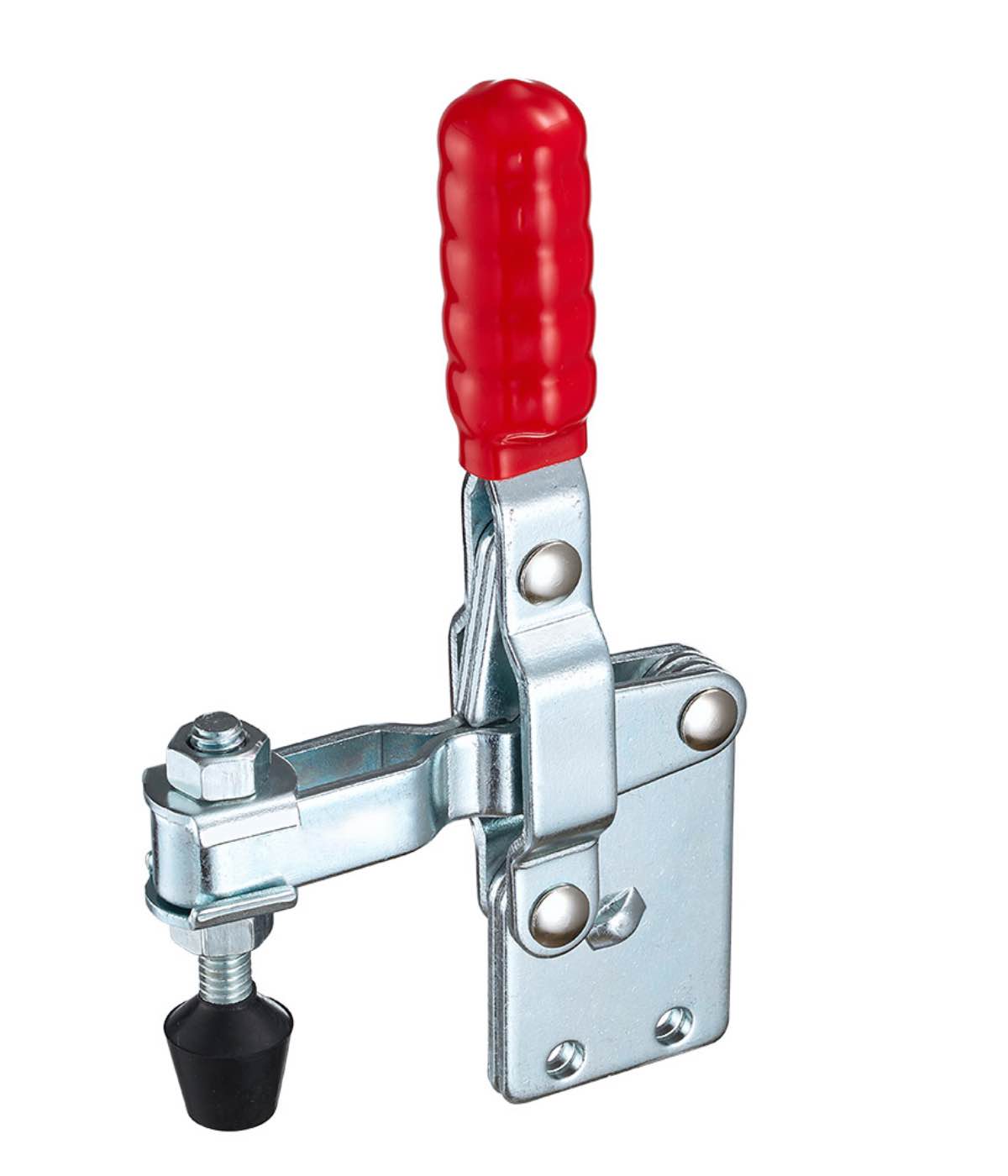

Senkrechtspanner mit senkrechtem Fuß und U-Haltearm
- Senkrechtspanner mit waagrechtem Fuß und U-Haltearm
- verstellbarer U-Spannarm/U-Haltearm
- Komplett mit vergüteter, verzinkter Andrückschraube mit und Scheibe
- Die Größen 5 und 6 werden ohne Gummikappe geliefert
- ergonomischer senkrechter Kunststoffgriff
- Material: Qualitätsstahl verzinkt und passiviert
- nichtrostende Edelstahlausführungen haben das Suffix -SS (Stainless Steel) am Ende der Artikelnummer
.
Hinweis :
- CAD-Daten stehen weiter unten zum Downloaden zur Verfügung !
Produktdaten & Varianten
Bestell-
nummer |
Größe |
F1 | F2 | Gesamt-
höhe | Gesamt-
länge |
Andruck-
schraube | Gewicht | Preis |
CAD |
PDF |
| [kN] | [kN] | [mm] | [mm] | [M x L] | [g] | [EUR] |
| 101-AI |
0 |
500 |
700 |
91 |
54.3 |
FC-10138 |
60 |
auf Anfrage
|
|
|
| 12055-U |
1 |
800 |
1100 |
116 |
62.8 |
FC-14134 |
170 |
auf Anfrage
|
|
|
| 101-DI |
2 |
1200 |
1800 |
164 |
93.4 |
FC-56212 |
330 |
auf Anfrage
|
|
|
| 12135 |
3 |
1400 |
2500 |
159 |
117.5 |
FC-56212 |
355 |
auf Anfrage
|
|
|
| 12270 |
4 |
2000 |
3400 |
230 |
142 |
FC-38312 |
635 |
auf Anfrage
|
|
|
| 10248 |
5 |
3000 |
4500 |
248 |
178.8 |
FC-12300 |
1250 |
auf Anfrage
|
|
|
| 101-JSB |
6 |
3500 |
5500 |
343 |
229.2 |
SA-58500 |
2540 |
auf Anfrage
|
|
|
| 101-AISS |
0 |
500 |
700 |
91 |
54.3 |
FC-10138 |
60 |
auf Anfrage
|
|
|
| 12055-USS |
1 |
800 |
1100 |
116 |
62.8 |
FC-14134 |
170 |
auf Anfrage
|
|
|
| Bestellnr. | F1 | F2 | l1 | l2 | l3 | l4 | l5 | b1 | h1 | h2 | h3 | h4 (max) | d1 (Ø) |
|---|
| DST-101-AI |
500N |
700N |
15.9 |
25.4 |
20.5 |
26.0 |
54.3 |
9.2 |
4.75 |
8.0 |
30.0 |
91.0 |
4.4 |
| DST-12055-U |
800N |
1100N |
12.7 |
25.4 |
20.5 |
33.3 |
62.8 |
12.4 |
6.4 |
9.8 |
34.6 |
116.0 |
5.2 |
| DST-101-DI |
1200N |
1800N |
19.0 |
39.4 |
32.0 |
54.0 |
93.4 |
15.4 |
5.5 |
14.0 |
52.2 |
164.0 |
6.3 |
| DST-12135 |
1400N |
2500N |
19.0 |
34.9 |
46.5 |
73.0 |
117.5 |
15.4 |
7.1 |
16.0 |
46.9 |
159.0 |
7.2 |
| DST-12270 |
2000N |
3400N |
31.8 |
49.2 |
62.5 |
86.2 |
142.0 |
19.0 |
9.5 |
19.0 |
67.0 |
230.0 |
8.7 |
| DST-10248 |
3000N |
4500N |
31.8 |
50.8 |
83.5 |
128.0 |
178.8 |
24.2 |
9.5 |
22.5 |
67.0 |
248.0 |
8.7 |
| DST-101-JSB |
3500N |
5500N |
50.8 |
76.2 |
110.0 |
153.0 |
229.2 |
26.7 |
12.7 |
31.8 |
115.0 |
343.0 |
12.3 |
