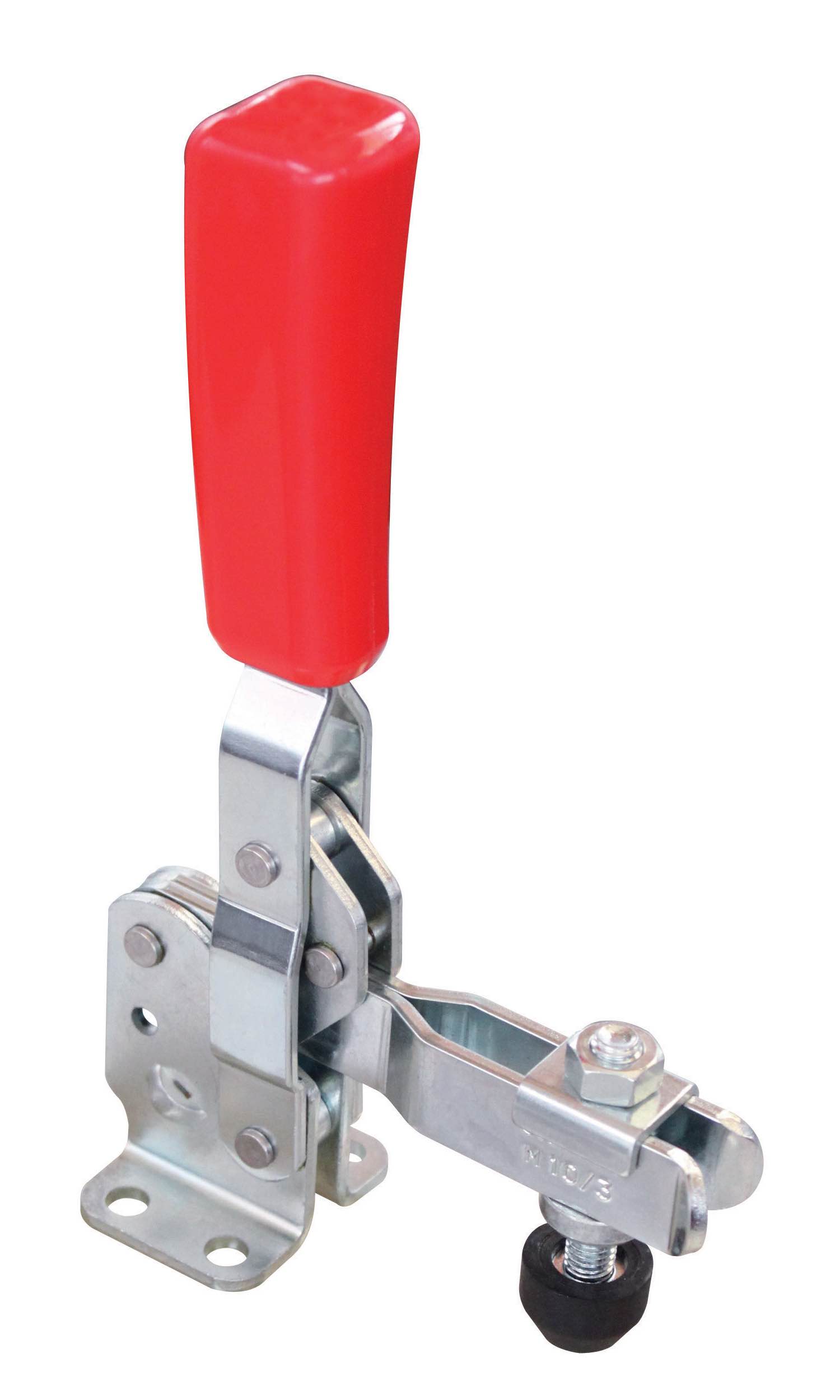

M10P Senkrechtspanner mit waagrechtem Fuß Edelstahlausführung

M10S Senkrechtspanner mit waagrechtem Fuß nicht rostend, Edelstahlausführung

Senkrechtspanner-Schnellspanner vertikal nichtsrostend in Edelstahl

Nichtrostende Ausführung aus hochwertigem Edelstahl
verstellbarer offener Haltearm mit Verliersicherung der Andrückschraube an den Enden
Niete aus nichtrostendem Stahl in einsatzgehärteten Buchsen (ausgen. Größe 0 und 1)
Gefettete Lager- und Gelenkstellen
Mechanik mit präventiver Funktion zur Erhöhung der Bediener-Sicherheit
Komplett mit vergüteter, verzinkter Andrückschraube mit Mutter und Scheibe (FK 8.8)
Hochwertiger Gummi-Druckstück bildet mit der Andrückschraube eine gesamte Einheit
Gummi-Druckstück ist öl- und hitzebeständig
Ölbeständiger roter Softgrip-Handgriff, robust und ergonomisch geformt

Hinweis :

Auf Wunsch bereits ab kleinen Bestellmengen mit Edelstahl-Rohrgriff lieferbar
optional mit Sicherheitsverriegelung anfragen
u.a. alternatif passend zu 6800NI
CAD-Daten stehen weiter unten zum Downloaden zur Verfügung !

Produktdaten & Varianten

Bestell- nummer	Größe	F1	F2	Gesamt- höhe	Gesamt- länge	Andruck- schraube	Gewicht	Preis	CAD	PDF
Bestell- nummer	Größe	[kN]	[kN]	[mm]	[mm]	[M x L]	[g]	[EUR]	CAD	PDF
M10-1	1	0.8	1.1	109	60	M5 x 30	130	auf Anfrage
M10-2	2	1	1.2	135	78	M6 x 35	202	auf Anfrage
M10-3	3	1.8	2.5	190	112	M8 x 45	443	auf Anfrage
M10-4	4	2	3	230	140	M8 x 65	740	auf Anfrage

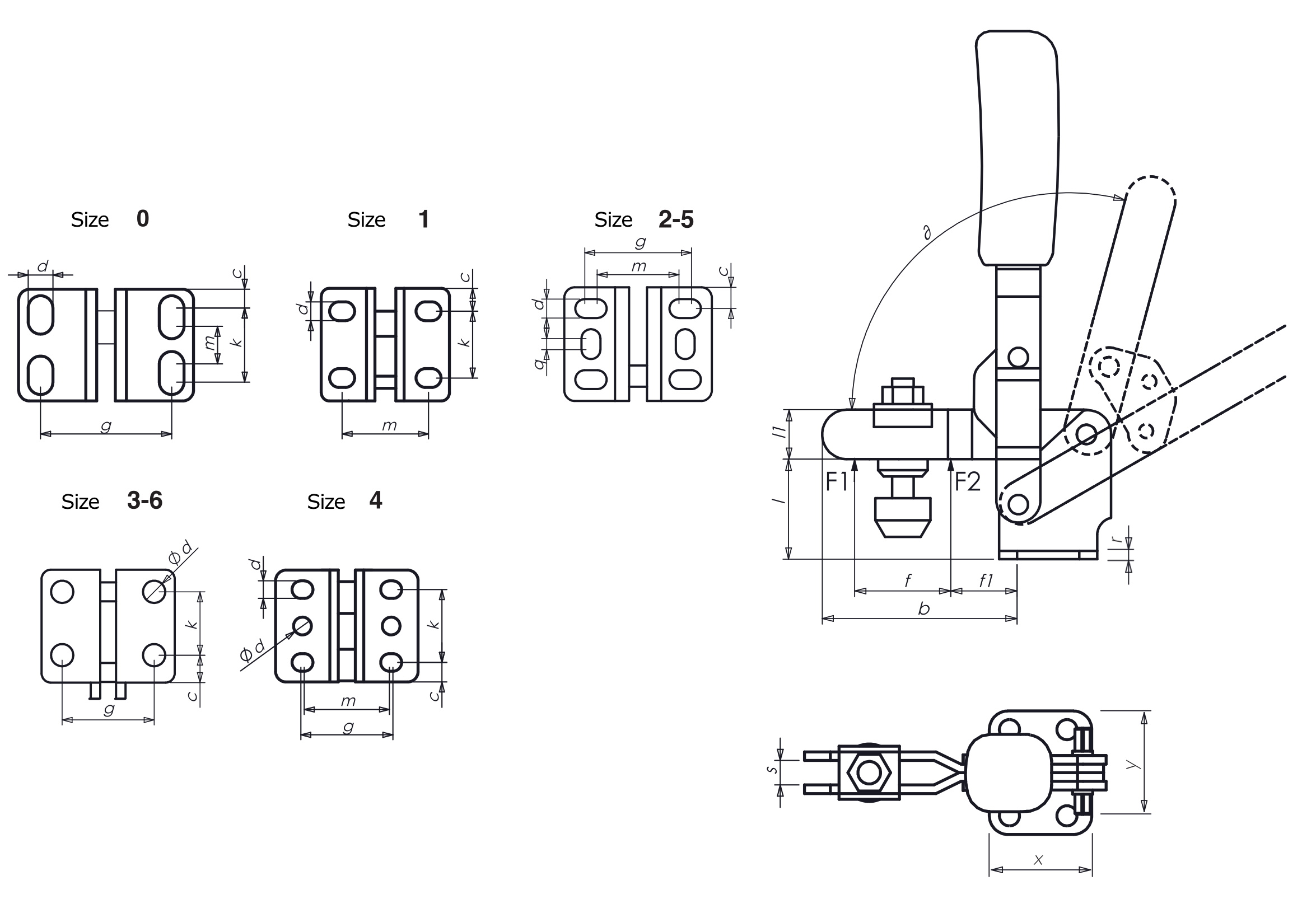

M10S Senkrechtspanner mit waagrechtem Fuß nicht rostend, Edelstahlausführung Technische Zeichnung

Größe	b	c	d	f	f1	g	k	l	l1	m	s	q	r	x	y	∂	Bestellnr.
1	41	5.5	4.5	19	11	-	16	19.5	10	26.5	5.5	-	2.5	26	37	88°	MP10-1
2	51	6	5.3	24	10	30	20	26	12	23	6.2	3	2.5	32	42	100°	MP10-2
3	72	7.5	7	29	27	32	20	36	18	-	8.5	-	3	35.5	45	105°	MP10-3
4	101	9.25	8.5	61	30	42	34.5	48	20	39	9	-	3.5	53	65	105°	MP10-4

MS10/20 Andrückschraube

Schnellspanner Zubehör - Andrückschraube mit Gummifuss

A : Schutzkappe schwarz wird auf die Andrückschraube aufgezogen (2-teilig).
B : Schutzkappe rot wird auf die Andrückschraube aufgezogen (2-teilig).
C : Schutzkappe rot undAndrückschraube bilden eine Einheit (1-teilig).

MS10/20 Andrückschraube mit Schutzkappe

Qualitätsstahl verzinkt und passiviert
abnehmbare Schutzkappe aus ölbeständigem Neopren
komplett mit U-Scheibe und Muttern
optional in Edelstahlausführung verfügbar
beliebige Längen nach Vorgaben lieferbar !

Größe	MxL1	h	L	Gewicht [g]
0	M4x25	18.5	31	7.70
1	M5x30	22	38	13.80
2	M6x35	25	43	19.80
3	M8x45	29	57	44.20
4	M8x65	47	77	63.30
5	M12x80	56	97	165.40

MS10/22 - MS10/23 - MS10/24 Andrückschrauben mit Gelenkfuss

MS10/22 : Gelenk-Andrückschraube Stahl, Andrückfläche geriffelt.
MS10/23 : Gelenk-Andrückschraube Stahl, Andrückfläche plan
MS10/24 : Gelenk-Andrückschraube Stahl, Andrückfläche V-Form

MS10/22 MS10/23 MS10/24 Gelenk-Andrückschrauben

Qualitätsstahl verzinkt und passiviert
komplett mit U-Scheiben und Muttern
optional in Edelstahlausführung verfügbar
beliebige Längen nach Vorgaben lieferbar !

Größe	MxL	A	B	C
2	M6x53.3	53.3	13	Ø16
3	M8x64.5	64.5	17	Ø20
4	M10x86	86	21	Ø26.5
5	M12x98	98	24	Ø30

MS10/30 Querarm für Schnellspanner

MS10/30 Querarm für Schnellspanner, Kniehebelspanner

Qualitätsstahl verzinkt und passiviert
komplett mit zwei Andrückschrauben und Befestigungsschraube
optional in Edelstahlausführung verfügbar

Schnellspanner Zubehör - Querarm für Schnellspanner

Größe	Schraube	Abstand zwischen Schrauben	Länge [mm]	Gewicht [g]
1	M5x30	22-72	85	65
2	M6x35	28-85	100	90
3	M8x45	34-100	120	200
4	M8x65	40-125	150	370
5	M8x65	40-125	150	370

Artikelnr. Spanner	passende Grössen
Artikelnr. Spanner	0	1	2	3	4	5	6
M10	-	1	2	3	4	-	5
M11	-	1	2	3	4	-	5
M12	-	1	2	3	4	-	5
M20	-	1	2	3	4	5	-
M21	-	1	2	3	4	5	-
M22	-	-	-	3	-	-	-

MS10/15 Schutzkappe

Schnellspanner Zubehör - Schutzkappe Gummi

MS10/15 Schutzkappe zum Aufstecken

Schutzkappe aus ölbeständigem Neopren
für den Schutz empfindlicher Werkstücke
zum Aufstecken auf Sechskantschraubenkopf
wahlweise in rot oder schwarz

Größe	M	D	H	Gewicht [g]
0	M4	11	8.5	1
1	M5	12	9	1
2	M6	15	11.5	2
3	M8	19	14	4
4	M10	24	17	6
5	M12	25	20	8

MS10/16 Optionale Handgriffe

MS10/32 Haltearmverlängerung - Spannarmverlängerung

MS10/32 Haltearmverlängerung für Handspanner

Werkstoff : Aluminium
kann auf die gewünschte Länge gekürzt werden
mit Gewindebohrungen zur Aufnahme von Andrückschrauben
komplett mit Befestigunsschraube, ohne Andrückschraube
ähnlich wie Nr. 6899 oder L-200-4
Modifikationen nach Kundenvorgaben sind möglich

Größe	B	B1	B2	B3	B4	L	L1	L2	L3	L4	L5	L6	M
2	12	6.5	9	12	2x45°	127	110	35	48	15	75	10	M5
3	15	8.5	12	15	2x45°	167	150	45	73	15	105	10	M5
4	17	9	16	20	2x45°	220	200	45	73	15	105	10	M8

MS10/34 Verlängerungsarm - Schnellspanner

MS10/34 Verlängerungsarm für Handspanner

Werkstoff : Aluminium
kann auf die gewünschte Länge gekürzt werden
Modifikationen nach Kundenvorgaben sind möglich

Größe	B	B1	B2	B3	B4	ØD	ØD1	ØD2	L	L1	L2	L3	L4	M
2	12	6.5	9	12	2x45°	5.5	10	6	95	70	15	48	6	M5
3	15	9	12	15	2x45°	5.5	10	6	95	70	15	48	6	M5

MS10/35 Höhenverstellung zur Überbrückung

MS10/35 Höhenverstellung - Höhenadapter

Werkstoff : Aluminium
Höhenverstellung zur Überbrückung
verschiedene Längen sind lieferbar
inklusive Sicherungsscheibe
ähnlich wie L-200-2
Modifikationen nach Kundenvorgaben sind möglich

Größe	ØD	ØD1	ØD2	L	L1	L2	L3	SW	M
2-3	10	6	6	62 82	35 65	8	12	8	M5

MS10/36 Spannarmadapter - Haltearmadapter

Schnellspanner Zubehör - MS10/36 Haltearmadapter Spannarmadapter für Handspanner Schnellspanner

MS10/36 Spannarmadapter für Handspanner

Werkstoff : Aluminium
Wird in Verbindung mit Längen- und Höhenadaptern verwendet
Spannarmverbreiterung mit mehreren Ansrückschrauben
komplett mit Befestigunsschraube, ohne Andrückschraube
ähnlich wie L-200-3
Modifikationen nach Kundenvorgaben sind möglich

Größe	B	B1	B2	B3	B4	B5	øD	L	L1	L2	L4	L5	L6	M
2	10	6	20	8	12	92	6	60	51	32	15	15	10	M5
