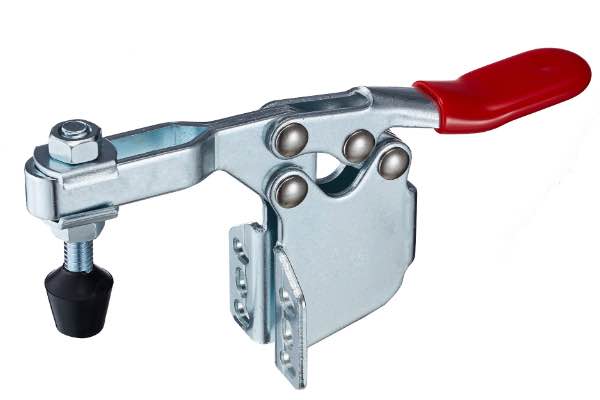

Waagrechtspanner mit Winkelfuß und U-Haltearm
- Waagrechtspanner mit Winkelfuß und U-Spannarm
- verstellbarer U-Spannarm/U-Haltearm
- Komplett mit vergüteter, verzinkter Andrückschraube mit und Scheibe
- ergonomischer senkrechter Kunststoffgriff
- Material: Qualitätsstahl verzinkt und passiviert
- nichtrostende Edelstahlausführungen haben das Suffix -SS (Stainless Steel) am Ende der Artikelnummer
Hinweis :
- CAD-Daten stehen weiter unten zum Downloaden zur Verfügung !
Produktdaten & Varianten
Bestell-
nummer |
Größe |
F1 |
F2 |
Gesamt-
höhe |
Gesamt-
länge |
Andruck-
schraube |
Gewicht |
Preis |
CAD |
PDF |
| [kN] | [kN] | [mm] | [mm] | [M x L] | [g] | [EUR] |
| 201-BSM |
2 |
1000 |
1200 |
74.9 |
145 |
FC-14134 |
163 |
auf Anfrage
|
|
|
| 225-DSM |
3 |
1800 |
2500 |
78.7 |
117.5 |
FC-56212 |
315 |
auf Anfrage
|
|
|
| Bestellnr. | Größe | F1 | F2 | l1 | l2 | l3 | l4 | l5 | b1 (min) | h1 | h2 | h3 | d1 (Ø) |
|---|
| DST-201-I |
0 |
270N |
400N |
11.1 |
23.8 |
6.8 |
20.0 |
78.5 |
5.0 |
4.0 |
7.0 |
16.0 |
4.4 |
| DST-201-BI |
2 |
900N |
1200N |
25.4 |
37.0 |
6.4 |
57.0 |
145.0 |
7.4 |
7.0 |
12.7 |
37.2 |
5.2 |
| DST-225-DI |
3 |
2270N |
2500N |
20.8 |
38.4 |
9.0 |
71.0 |
173.5 |
9.4 |
6.7 |
12.7 |
48.0 |
6.4 |
| DST-20236 |
4 |
3300N |
5000N |
41.3 |
57.7 |
8.3 (Ø) |
107.0 |
296.0 |
11.0 |
7.9 |
19.0 |
62.5 |
8.3 |
