Schubstangenspanner mit Gußkörper

Schubstangenspanner - mit Gußkörper

Schubstangenspanner mit Gußkörper

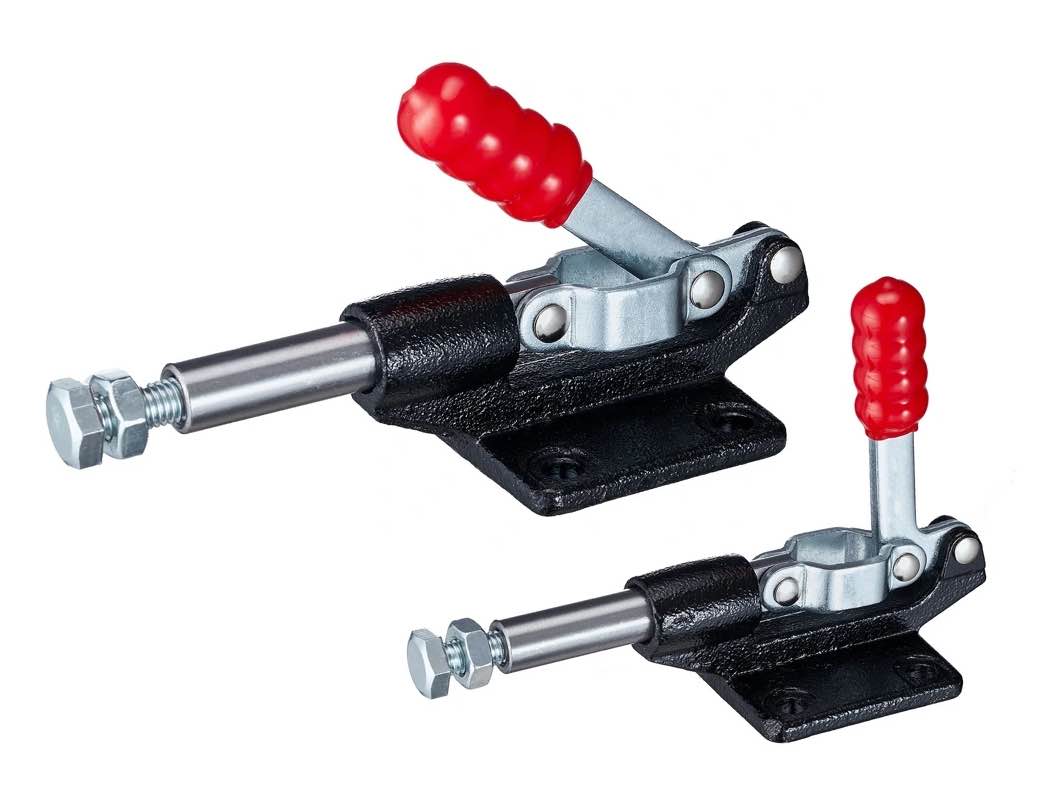

Schubstangenspanner mit Gußkörper :

  • Schwerer Schubstangenspanner mit Gußkörper
  • Kompakte, schwere Ausführung mit hoher Haltekraft von 1800N bis 6800N
  • Schubstange mit Innengewinde
  • auch als Zollgewinde erhältlich
  • Spanner verriegelt in eingefahrener und ausgefahrener Position
  • Ein Einsatz sowohl als Druck- als auch Zugspanner möglich
  • Qualitätsstahl vertzinkt und passiviert
  • mit Gußkörper, brüniert
  • ergonomischer Kunststoffgriff
  • Modellnummer 304-EMSS in nichtrosteneder Ausführung aus Edelstahl verfügbar

Hinweis :

  • u.a. alternativ passend für DST 608
  • Preise und CAD-Daten auf Anfrage !

Produktdaten & Varianten

Bestellnummer Größe F1 F2 Höhe Länge Hub Schraube Gewicht Preis CAD PDF
[kN][kN][mm][mm][mm][mm][g][EUR]
DST-305-BM 2 1.8 1.8 156 146.5 33.8 SA-085012 480 auf Anfrage - -
DST-304-CM 3 2.27 2.27 76.5 125.7 32 FC-085012 340 auf Anfrage - -
DST-305-CM 3 2.27 2.27 76.5 125.7 32 FC-085012 340 auf Anfrage - -
DST-304-EM 4 3.96 3.86 96.4 158.2 42 SA-105015 580 auf Anfrage - -
DST-304-EMSS 4 3.96 3.96 96.4 158.2 42 SA-105015 580 auf Anfrage - -
DST-305-EM 4 3.96 3.96 96.4 158.2 42 SA-105015 580 auf Anfrage - -
DST-304-HM 5 6.8 6.8 171.6 234 60 SA-125017 1480 auf Anfrage - -
DST-305-HM 5 6.8 6.8 171.6 234 60 SA-125017 1480 auf Anfrage - -

Schubstangenspanner mit Gusskorper" loading
Art.-Nr.F
[N]		Hub
[mm]		α1b1l1b2l2h1h2d1d3l3l4l5l6d2Gewicht
[g]		Preis
304-CM 2270 32 180° 41.1 35 57.2 52.4 25.4 74.2 6.7 12.7 54.8 52.4 20.6 125 M8x1.25 340 a.A.
305-CM 2270 32 180° 41.1 35 57.2 52.4 25.4 94.8 6.7 12.7 54.8 52.4 20.6 125 M8x1.25 340 a.A.
304-EM 3860 42 185° 41.1 41.1 57.2 58.8 31.8 93.5 8.3 16 81 58.8 31.8 163 10x1.5 580 a.A.
304-EMSS
EDELSTAHL		 3860 42 185° 41.1 41.1 57.2 58.8 31.8 93.5 8.3 16 81 58.8 31.8 163 10x1.5 580 a.A.
305-EM 3860 42 180° 41.1 41.1 57.2 58.8 31.8 119.5 8.3 16 81 58.8 31.8 163 10x1.5 580 a.A.
304-HM 6800 60 180° 50.8 50.8 71.4 73.2 44.4 131.6 8.3 19.2 119.8 73.2 50.8 235 M12x1.75 1480 a.A.
305-HM 6800 60 180° 50.8 50.8 71.4 73.2 44.4 171.6 8.3 19.2 119.8 73.2 50.8 235 M12x1.75 1480 a.A.
305-BM 1800 33.8 185° 32 34 48 50 25 152.5 7 12 66.7 50 22 146.9 M8x1.25 480 a.A.

DST-304-HMY Schubstangenspanner - mit Gußkörper und Einhandgriff

DST 304 HMY Schubstangenspanner mit Einhandgriff 6800N
Produktbeschreibung :
  • Max. Haltekraft 6800N
  • Material : Qualitäts stahl vertzinkt und passiviert
  • mit Gußkörper, brüniert
  • Kompakte Ausführung mit hoher Haltekraft
  • Kompakter praktischer Einhandgriff
  • Schubstange mit Innengewinde
  • auch als Zollgewinde erhältlich
  • verriegelt in eingefahrener und ausgefahrener Position
  • Ein Einsatz sowohl als Druck- als auch Zugspanner möglich

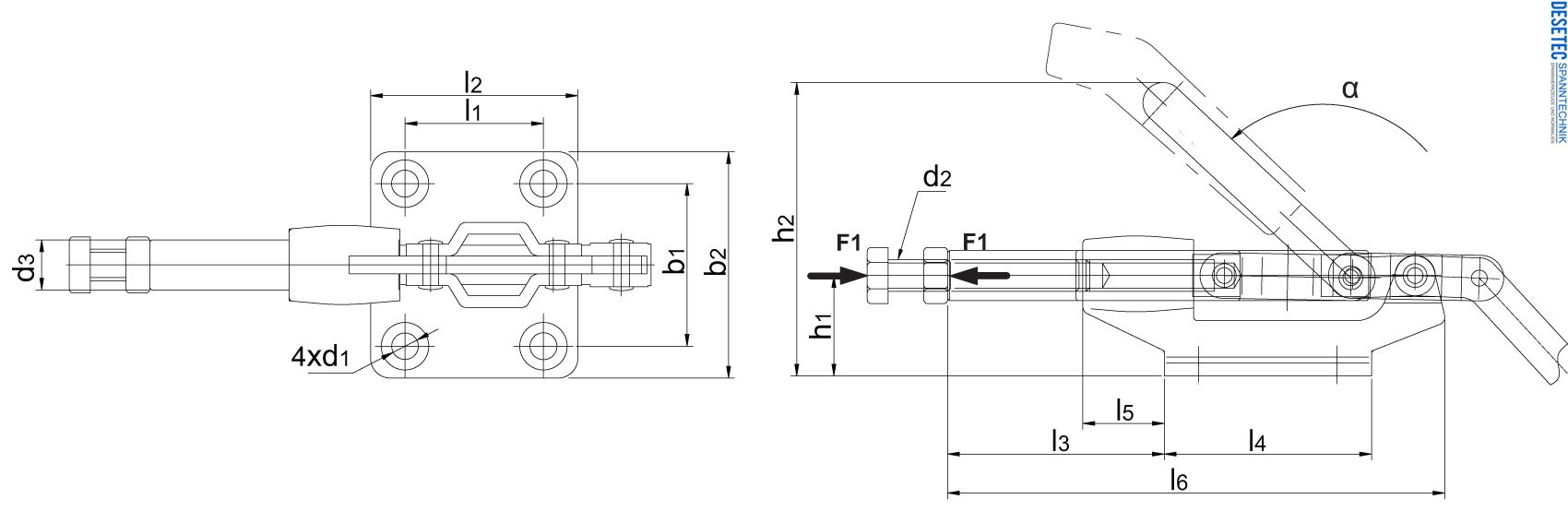

DST-304-HMY Technische Zeichnung Schubstangenspanner

DST-305-HMY Schubstangenspanner - mit Gußkörper und Einhandgriff

DST 305 HMY Schubstangenspanner mit Einhandgriff 6800N
Produktbeschreibung :
  • Haltekraft von 6800N
  • Qualitätsstahl vertzinkt und passiviert
  • mit Gußkörper, brüniert
  • Kompakte Ausführung mit hoher Haltekraft
  • Kompakter praktischer Einhandgriff
  • Schubstange mit Innengewinde
  • auch als Zollgewinde erhältlich
  • verriegelt in eingefahrener und ausgefahrener Position
  • Ein Einsatz sowohl als Druck- als auch Zugspanner möglich
DST-305-HMY Technische Zeichnung Schubstangenspanner

DST-305-CMT Schubstangenspanner - mit Gußkörper und T-Handgriff

DST-305-CMT Schubstangenspanner mit T-Handgriff 2270N
Produktbeschreibung :
  • Haltekraft von 2270N
  • Qualitätsstahl vertzinkt und passiviert
  • mit Gußkörper, brüniert
  • Kompakte Ausführung mit hoher Haltekraft
  • Kompakter praktischer T-Handgriff
  • Schubstange mit Innengewinde
  • auch als Zollgewinde erhältlich
  • verriegelt in eingefahrener und ausgefahrener Position
  • Ein Einsatz sowohl als Druck- als auch Zugspanner möglich
DST-305-CMT Technische Zeichung Schubstangenspanner T-Handgriff

DST-304-EML Schubstangenspanner - mit Gußkörper und Handhebel

DST-304-EML Schubstangenspanner mit Handhebel 3860N
Produktbeschreibung :
  • Haltekraft von 3860N
  • Qualitätsstahl vertzinkt und passiviert
  • mit Gußkörper, brüniert
  • Kompakte Ausführung mit hoher Haltekraft
  • Praktischer langer Handhebel
  • Schubstange mit Innengewinde
  • auch als Zollgewinde erhältlich
  • verriegelt in eingefahrener und ausgefahrener Position
  • Ein Einsatz sowohl als Druck- als auch Zugspanner möglich
DST-304-EML Technische Zeichnung Schubstangenspanner mit Handhebel
